タイトル ブロック テーブルの作成

  1. 部品あるいはアセンブリで、タイトル ブロック テーブル （テーブル ツールバー）をクリックするか、挿入 > テーブル > タイトル ブロック テーブル をクリックします。
  2. PropertyManager で、以下の一つを行います：
    • テンプレートを使用してテーブルを作成するには、テーブル テンプレート で タイトル ブロック テーブルのテンプレートを開く PM_Table_Browse_Template.gif をクリックし、ダイアログ ボックスでテンプレートを選択して 開く をクリックします。
    • テンプレートを使用せずにタイトル ブロック テーブルを作成するには、テーブル サイズ（Table Size）でテーブルの列（Columns）と行（Rows）の数を選択します。
  3. テンプレートを使用せずにテーブルを作成する場合は、枠（Border）で次のいずれかを行います:
    • 部品やアセンブリに保存された枠の設定を使用する場合は、ドキュメントの設定を使用（Use document settings）をクリックします。
    • ドキュメントの設定を使用 を選択解除し、外枠 border_boundary.png ボタン と 境界線 border_grid.png ボタン の線の太さを選択します。
  4. をクリックします。
  5. グラフィックス領域でドラッグ、クリックしてテーブルを配置します。

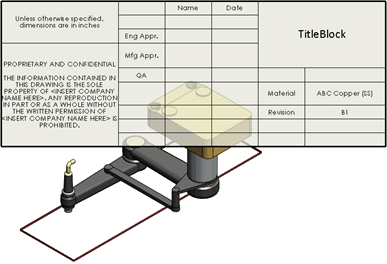

    テーブルは半透明に表示され、モデルが透けてみえます。


  6. テーブルを比例する形でスケール変更するには:
    1. ポインタを左上の隅に置き、 をクリックします。
    2. PropertyManager にあるタイトル ブロック テーブル スケール化（Title Block Table Scaling）のダイヤルを操作してテーブル サイズを変更します。
      枠も変更できます。
    3. をクリックします。
    グラフィックス領域でテーブルの隅をドラッグしてサイズ変更できますが、フォントのサイズは比例して変更されません。
  7. セルをクリックすると表示されるテーブル セル、行、列のツールバーを使用してテーブルを編集します。 テーブル、セル、行、列ツールバー (Table Cell, Row, or Column Toolbar)を参照してください。
  8. テーブルを右クリックすると表示されるメニューを使用して、次を実行できます:
    • 列と行の追加と操作
    • 図面をテンプレートとして保存
    • 別ウィンドウでテーブルを開く
    • テーブルとモデルの印刷
      テーブルのみを印刷する場合は、別のウィンドウで開き、そのウィンドウから印刷します。
