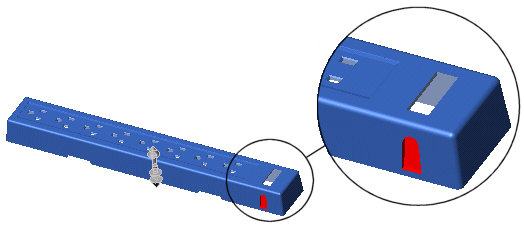

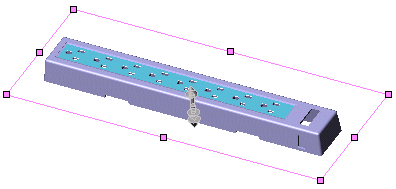

언더컷 분석 PropertyManager (CPU-기반) 이 항목은 CPU-기반 언더컷 분석에만 적용됩니다. 그래픽 카드가 새로운 GPU-기반 언더컷 분석이 요구되는 GPU-기반 프로세스를 실행할 수 없을 경우에만, CPU-기반 프로세스를 사용합니다. 몰드 분석 도구에 있는 그래픽 카드 고려를 참고하십시오. 언더컷 검사 실행하는 방법 언더컷 분석 (몰드 도구 모음) 또는 보기 > 표시 > 언더컷 분석을(를) 클릭합니다. PropertyManager에서 다음 옵션을 설정합니다. 분석 변수 끌 방향 모든 면이 파트의 위나 아래로부터 보이는지를 알아보기 위해 평가됩니다. 끌 방향을 지정하려면 다음을 선택하십시오:평면, 면, 또는 모서리선 좌표계 입력을 클릭하여 X, Y, Z 좌표계를 입력합니다. 방향1 언더컷 및 방향2 언더컷(으)로 보고된 면의 방향을 바꾸려면 반대 방향 을(를) 클릭합니다. 분할선 해석에 사용할 분할선을 선택합니다. 분할선 위의 면은 분할선 위에서 보이는지를 알아보기 위해 평가됩니다. 분할선 위의 면은 분할선 위에서 보이는지를 알아보기 위해 평가됩니다. 분할선을 선택하면, 끌 방향을 지정하지 않아도 됩니다. 바디 선택 모델에 여러 개의 바디가 있으면, 솔리드 또는 곡면 바디 을(를) 클릭하고 해석할 바디를 선택합니다. 끌 방향 및 분할선 모두 측면 코어가 필요한 파트의 벽에 있는 함몰을 확인합니다. 분할선 은(는) 측면 코어가 필요 없도록 수정할 수 있는 분할선의 부분을 식별하는데도 도움이 됩니다. 해석 변수에서 계산을 클릭합니다.언더컷 면 아래에 결과가 표시됩니다. 그래픽 영역에서 면이 종류별로 다른 색으로 표시됩니다. 면은 다음과 같이 분류됩니다. 방향1 언더컷 파트 위나 분할선 위에서 보이지 않는 면. 방향2 언더컷 파트 아래나 분할선 아래에서 보이지 않는 면. 차단 언더컷 파트 위에서나 아래에서 보이지 않는 면. 양다리 언더컷 양쪽 방향에 구배된 면. 언더컷 없음 언더컷 면 아래에서, 다음과 같이 할 수 있습니다. 표시/숨기기 을(를) 클릭하여 그래픽 영역에서 면을 표시하거나 숨깁니다. 색 편집을 클릭하여 색 팔레트를 표시하고 색을 변경합니다. 을(를) 클릭합니다. 상위 주제몰드 도구 - 언더컷 검사 (CPU-기반)
