바디 숨기기 및 보이기

바디의 표시 전환

그래픽 영역에 있는 바디 위로 포인터를 이동하여 솔리드 바디 및 곡면 바디의 표시를 전환할 수 있으며 Tab을 클릭하면 숨겨지고 Shift + Tab을 클릭하면 표시됩니다.

또한 포인터를 그래픽 영역으로 이동하여 Ctrl + Shift + Tab키를 길게 눌러 하나 이상의 숨겨진 바디를 표시할 수 있습니다. 숨겨진 바디는 일시적으로 투명으로 표시되며, 클릭하여 표시되도록 변경할 수 있습니다.

이러한 작업에 다른 키보드 바로가기를 지정하려면 도구 > 사용자 정의를 클릭합니다.

숨은 바디 선택하기

표시하려는 숨은 바디를 선택하는 방법

  1. 그래픽 영역에서 원하는 멀티바디 파트를 선택합니다.
  2. 멀티바디 파트를 오른쪽 클릭하고 숨은 바디 표시를 선택합니다.
    숨겨진 모든 바디가 표시되며 표시된 모든 바디는 숨겨집니다.
  3. 대화 상자에서 숨은 표시 모드 종료를 클릭합니다.
    원래 표시되었던 멀티바디 파트가 다시 나타납니다.

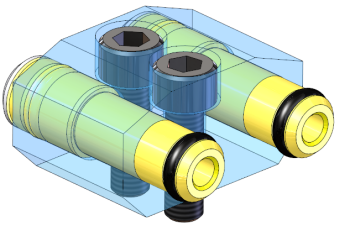

멀티바디 파트에서 독립 표시

멀티바디 파트의 경우, 독립적 표시 명령은 선택한 바디를 제외한 모든 바디를 숨기거나 투명하게 표시하여 선택한 바디에만 집중할 수 있게 해줍니다. 독립적 표시를 종료하면, 모델이 아무런 변동 없이 그 원래의 상태로 복원됩니다.

바디 독립적으로 표시하는 방법

  1. 독릭적으로 표시할 바디를 선택합니다.
  2. 보기 > 표시 > 독립적 표시를 클릭하거나 독립적 표시를 오른쪽 클릭하여 선택합니다.
  3. 독립적 표시 팝업 도구 모음에서 다음 중 하나를 클릭해서 제거한 부품 표시를 변경할 수 있습니다.
    투명 표시
    숨긴 상태
  4. 선택적으로 표시 상태로 저장하기를 클릭하여 표시 속성을 새 표시 상태로 저장합니다.
  5. 바디를 독립적 표시한 후 독립적 표시 종료를 클릭합니다.
    모델이 원래의 표시 상태로 되돌아갑니다.
