뷰 팔레트

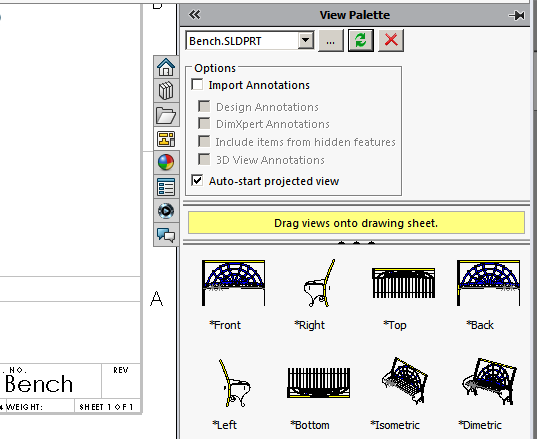

작업 창에 있는 뷰 팔레트 를 사용하여 도면에 한 개 이상의 지정 명명도를 빠르게 삽입할 수 있습니다. 선택한 모델의 표준 보기, 주석 보기, 단면도, 판금 파트의 전개 패턴 이미지가 포함되어 있습니다. 이러한 뷰를 도면 시트에 끌어놓아 도면뷰를 작성할 수 있습니다. 각 뷰는 모델 뷰로 작성됩니다.

팔레트 뷰 방향은 파트나 어셈블리에서 8개의 표준 보기 방향(*정면, *우측면, *윗면, *뒷면, *좌측면, *아랫면, *현재, *등각보기)과 사용자 정의 뷰를 기준으로 합니다. 뷰를 배치한 후에 이 뷰를 전개하거나 투영할 수 있습니다.

뷰를 사용하면 팔레트에서 해당 뷰가 제거됩니다.

다음과 같은 경우에 뷰 팔레트가 사용됩니다.

• 파트/어셈블리에서 도면 작성 을 클릭합니다.
• 뷰 팔레트에서 문서를 검색하는 경우.
• 뷰 팔레트의 문서 열기 목록에서 선택하는 경우.
