위치 치수 합치기

위치 치수 합치는 방법

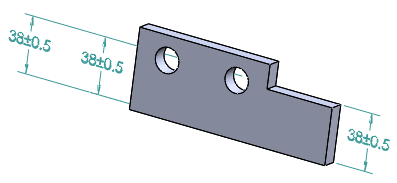

  1. 합치고자 하는 치수가 있는 모델을 엽니다. 예를 들어, 다음 세 개의 치수를 하나로 합칠 수 있습니다.
    위치 치수를 합칠 때에는 원점 피처가 모두 같아야 합니다.

  2. 합칠 치수 세 개를 왼쪽에서 오른쪽으로 Ctrl + 선택합니다.
  3. 오른쪽 클릭하고 치수 합치기를 선택합니다.
    치수가 마지막 선택한 치수에서 하나로 합쳐집니다.

    합쳐진 치수를 다시 원래대로 되돌리려면, 합친 치수 분리를 선택합니다. 기하 공차를 합치거나 분리하는 옵션은 GTOL 합치기와 합친 GTOL 분리입니다.
