절단 나사산 작성

  1. 파트 파일을 엽니다.
    원통의 지름은 6mm입니다. 6mm 나사산 프로파일을 작성하더라도 원통에 프로파일을 작성할 수 있습니다. 나사산 프로파일은 구멍 또는 샤프트 지름의 영향을 받지 않습니다.

  2. 삽입 > 피처 > 나사산 을 클릭합니다.
  3. 그래픽 영역에서 원통의 위쪽 모서리를 선택합니다.
  4. PropertyManager의 스팩 아래에서,
    1. 유형에서 Metric Die를 선택합니다.
    2. 크기를 M6x1.0으로 설정합니다.

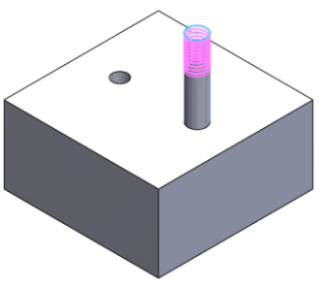

    미리보기 색상은 임시 그래픽, 재질 제거 및 재질 추가에 있는 시스템 옵션의 색상 개요 설정에 따라 다릅니다.
  5. 나사산 위치 아래에서,
    1. 오프셋을 클릭합니다.
    2. 반대 방향을 클릭합니다.
    3. 오프셋 거리를 1.00mm로 설정합니다.
  6. 마침 조건 아래에서 나사산 길이 유지를 클릭합니다.

    나사산 프로파일의 길이가 10에서 11밀리미터로 업데이트됩니다.

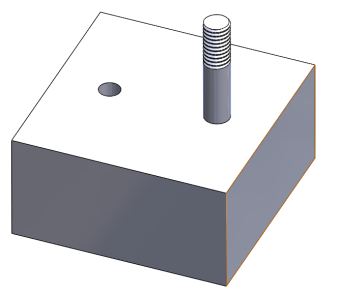

  7. 를 클릭합니다.
