보기에 수직인 평면 작성하기

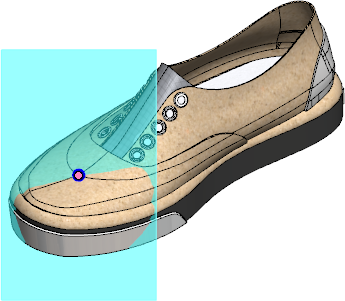

현재 보기 방향에 수직인 평면을 작성하는 방법:

  1. 모델을 원하는 보기 방향으로 설정합니다.
  2. 기준면 (참조 형상 도구 모음) 또는 삽입 > 참조 형상 > 기준면을 클릭합니다.
  3. 제1참조 의 경우 그래픽 영역에서 꼭지점을 선택합니다.

  4. PropertyManager의 제1참조 아래에서 화면에 평행 을 클릭합니다.
  5. 선택적으로 거리 값을 입력하여 참조 꼭지점에서 평면을 오프셋합니다.
  6. 를 클릭합니다.
    평면의 위치를 변경하려면 모델을 회전하여 PropertyManager에서 평면 업데이트를 클릭합니다.

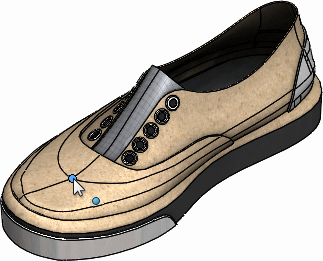

  7. 평면 PropertyManager를 사용하지 않고 뷰 방향에 수직인 참조 평면도 작성할 수 있습니다. 그래픽 영역에서 면을 오른쪽 클릭하고 화면에 평행한 평면 작성을 클릭합니다.

    소프트웨어에서 오른쪽 클릭된 위치에 평면상 또는 곡면상 3D 스케치 점을 추가하고 화면에 평행한 참조 평면을 해당 점에 배치합니다.

    곡면이 이동되는 경우 스케치 점이 이동될 수 있습니다. 스케치 점이 이동되지 않게 하려면 해당 위치를 다른 지오메트리에 대한 상대적인 위치로 설정합니다.
