수동 도면 부품 번호 표시로 SOLIDWORKS Inspection에서 도면에 부품 번호를 원하는 대로 추가할 수 있습니다.
자동 부품 번호 표시를 선택하면 소프트웨어가 지정된 정렬 순서(시계 방향 또는 시계 반대 방향)로 도면의 모든 특성에 부품 번호를 표시합니다.
수동 도면 부품 번호 표시를 선택하면 다음이 수행됩니다.
- 지정한 특정 특성에만 부품 번호가 표시됩니다.

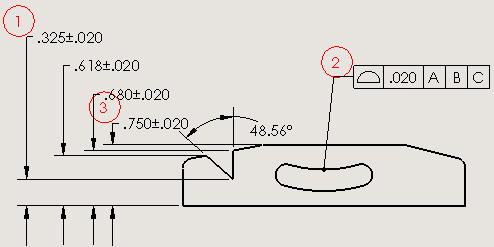

- 사용자가 선택한 순서대로 부품 번호가 정렬됩니다.
수동으로 도면 부품 번호를 표시하는 방법:
- 새 검사 프로젝트
(SOLIDWORKS Inspection CommandManager)를 클릭합니다.
- 프로젝트 템플릿을 선택합니다.
-
검사 프로젝트 작성 PropertyManager의 일반 설정 탭에서 특성 정보 아래에 있는 추출에 대해 수동을 선택합니다.
을 클릭하여 프로젝트 설정을 확인합니다.- 특성 추가
(SOLIDWORKS Inspection CommandManager)를 클릭합니다.
- 그래픽 영역에서 다음 방법 중 하나를 사용하여 부품 번호를 표시할 특성을 선택합니다.

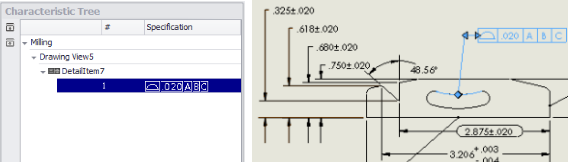

- 개별 특성을 선택합니다.
특성이 선택한 순서대로 특성 트리에 추가됩니다.

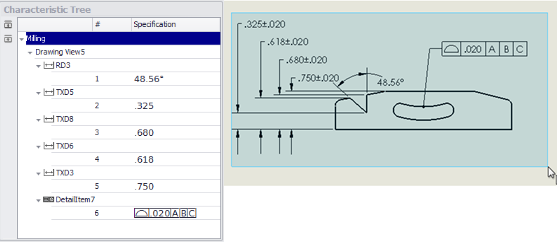

- 상자에서 여러 특성을 선택합니다.
상자 내의 모든 특성이 특성 트리에 추가됩니다.
특성을 제거하려면 그래픽 영역에서 해당 특성을 클릭합니다.
일부 특성을 제외하고 부품 번호를 표시하려면 상자 선택으로 전체 도면을 선택한 다음 부품 번호를 표시하지 않을 특성을 제거합니다.
- Add/Edit Balloons(부품 번호 추가/편집)
(SOLIDWORKS Inspection CommandManager)를 클릭합니다.선택한 특성에 대해 부품 번호가 선택한 순서대로 작성됩니다.
이 단계는 Inspection 프로젝트 설정에서 자동 부품번호를 선택한 경우 필요하지 않습니다.
