Anotações 3D (barra de ferramentas Anotações) |
Insere anotações em um documento de peça ou montagem. As anotações 3D são organizadas em vistas de anotação que correspondem às vistas ortográficas do modelo, como frontal, inferior etc. Em seguida, você poderá usar essas vistas de anotação em um desenho. As vistas de anotação são convertidas em vistas de desenho 2D; as anotações inseridas no modelo são retidas no desenho. |
|
Itens de modelo (barra de ferramentas Anotações) |
Insere dimensões, anotações e geometria de referência a partir de um documento de peça ou montagem em um desenho, em uma só operação. Você pode especificar todas as dimensões ou somente aquelas marcadas para desenhos. |
|

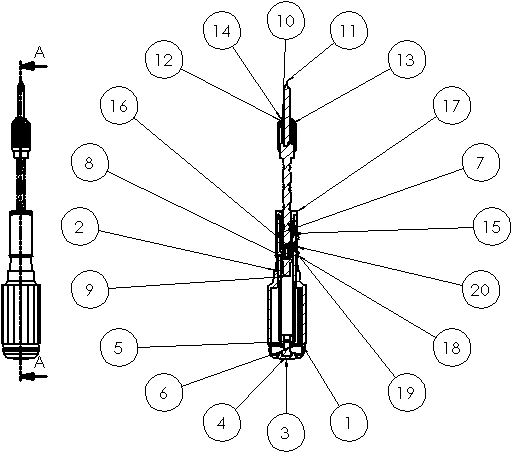

Balão automático (barra de ferramentas Anotações) |
Adiciona balões a todos os componentes em uma vista de desenho em uma só operação, escolhendo-se um layout e o estilo, tamanho e texto do balão.
|
|
Dimensão inteligente, Autodimensionamento (barra de ferramentas Dimensões/Relações) |
Insere dimensões de referência horizontais e verticais em vistas de desenho como linha base, cadeia ou dimensões de ordenada. |
|
Marcas de centro (barra de ferramentas Anotações) |
Adiciona marcas a todas as entidades apropriadas em uma vista de desenho, em uma só operação, escolhendo-se o estilo simples, linear ou circular, tamanho da marca, linhas estendidas, fonte, ângulo e layer nomeada.
|
|
Linhas de centro (barra de ferramentas Anotações) |
Adiciona linhas de centro a todas as entidades apropriadas em uma vista de desenho, em uma só operação.
|
