PropertyManager de Padrão linear

O PropertyManager de Padrão linear será exibido quando for criado o padrão de um ou mais recursos ao longo de um ou dois caminhos lineares.

Para acessar este PropertyManager:

Clique em Padrão linear (barra de ferramentas Recursos) ou Inserir > Padrão/Espelho > Padrão linear.

Alguns campos que aceitam entradas numéricas permitem criar uma equação inserindo = (sinal de igual) e selecionando funções, propriedades de arquivo e variáveis globais de uma lista. Consulte Entrada direta de Equações nos PropertyManagers.

Direção 1

Direção do padrão Define a direção do padrão da Direção 1. Selecione uma aresta linear, linha, eixo, dimensão, faces e superfícies planas, faces e superfícies cônicas, arestas circulares e planos de referência. Clique em Inverter direção para inverter a direção do padrão.
Espaçamento e instâncias Define independentemente o espaçamento e o número de instâncias.

Espaçamento

Define o espaçamento entre as instâncias de padrão para a Direção 1.

Número de instâncias

Define o número de instâncias de padrão para Direção 1. Esse número inclui as seleções ou os recursos originais.

Até a referência Define o número e o espaçamento da instância com base na geometria de referência selecionada.

Geometria de referência

Define a geometria de referência que controla o padrão.

Distância de offset

Define a distância da última instância de padrão da geometria de referência.

Inverter direção de offset

Inverte a direção a qual o padrão é deslocado em relação à geometria de referência.

&Centroide

Calcula a distância de offset da geometria de referência para o centroide do recurso padronizado.

Referência selecionada

Calcula a distância de offset da geometria de referência a uma determinada referência de geometria do recurso original.

Referência do recurso original

Define de qual geometria de recurso original a distância de offset será calculada.

Direção 2

Cria um padrão em uma segunda direção.

Direção do padrão Define a direção para o padrão Direção 2. Selecione uma aresta linear, linha, eixo, dimensão, faces e superfícies planas, faces e superfícies cônicas, arestas circulares e planos de referência.
Espaçamento e instâncias Define independentemente o espaçamento e o número de instâncias.

Espaçamento

Define o espaçamento entre as instâncias de padrão para a Direção 1.

Número de instâncias

Define o número de instâncias de padrão para Direção 1. Esse número inclui as seleções ou os recursos originais.

Distância da referência Define o número de instâncias e o espaçamento com base na geometria de referência selecionada.

Geometria de referência

Define a geometria de referência que controla o padrão.

Distância de offset

Define a distância da última instância de padrão da geometria de referência.

Inverter direção de offset

Inverte a direção a qual o padrão é deslocado em relação à geometria de referência.

&Centroide

Calcula a distância de offset da geometria de referência para o centroide do recurso padronizado.

Referência selecionada

Calcula a distância de offset da geometria de referência à geometria selecionada do recurso original.

Referência do recurso original

Define de qual geometria do recurso original a distância de offset é calculada.

Somente recurso original do padrão Cria um padrão linear na Direção 2 usando apenas os recursos originais e sem copiar as instâncias de padrão da Direção 1.

  Opção Somente origem do padrão selecionada. O recurso original só é replicado na Direção 2. Opção Somente origem do padrão desmarcada. O padrão linear completo é replicado na Direção 2.

Recursos para padrão

Recursos para padrão Cria o padrão usando o recurso selecionado como original.

Faces para padrão

Faces para padrão Cria o padrão usando as faces que compõem o recurso. Selecione todas as faces do recurso na área de gráficos. Isso é útil com os modelos que importam apenas as faces que compõem o recurso e não o próprio recurso.
Quando FAces para padrão é usado, o padrão precisa permanecer dentro da mesma face ou limite. Ele não pode cruzar os limites--> Por exemplo, um corte através de toda a face ou em níveis diferentes (como uma aresta elevada) cria um limite e separa as faces, impedindo a propagação do padrão.

Corpos para padrão

Corpos sólidos/superfície a espelhar Cria o padrão usando os corpos selecionados em uma peça multicorpos.

    Peça com múltiplos corpos com Body to Pattern (Corpo a aplicar padrão) Padrão linear aplicado

Instâncias a ignorar

Instâncias a ignorar Ignora as instâncias do padrão selecionadas na área de gráficos quando o padrão é criado. O ponteiro muda para quando posicionado sobre cada instância do padrão. Clique para selecionar a instância do padrão. As coordenadas da instância do padrão são exibidas. Para restaurar uma instância do padrão, clique na instância novamente.

Escopo do recurso

Aplique recursos a uma ou mais peças multicorpos selecionando Padrão de geometria em Opções e usando Escopo do recurso para escolher quais corpos incluirão o recurso.
Crie o modelo para o qual deseja adicionar recursos referentes a peças multicorpos antes de adicionar esses recursos.
  Todos os corpos Aplica o recurso a todos os corpos toda vez que ele é gerado novamente. Se você adicionar ao modelo corpos cortados pelo recurso, esses novos corpos serão gerados novamente para incluir o recurso.

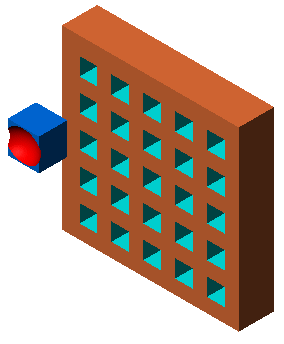

    Recurso de extrusão e domo aplicado a todos os corpos.
  Corpos selecionados Aplica o recurso aos corpos selecionados. Se você adicionar ao modelo corpos cortados pelo recurso, deverá usar a opção Editar recurso para editar o recurso de padrão, selecionar os corpos e adicioná-los à lista de corpos selecionados. Se nenhum corpo for adicionado à lista de corpos selecionados, eles permanecerão intactos.

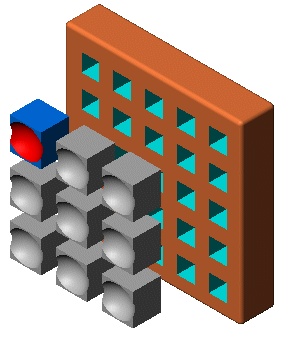

    Recurso de extrusão e domo aplicado a um corpo selecionado.
  Selecionar automaticamente (Disponível se você clicar em Corpos selecionados) Quando você cria um modelo com peças multicorpos, o recurso processa automaticamente todas as peças relevantes que se cruzam. O recurso Seleção automática é mais rápido que Todos os corpos, pois processa somente os corpos na lista inicial e não gera novamente o modelo inteiro. Após clicar em Corpos selecionados e desmarcar a opção Seleção automática, é necessário selecionar os corpos na área de gráficos que você deseja incluir.
Corpos a afetar (Disponível se você desmarcar (disponível se você desmarcar ) Selecione os corpos a serem afetados na área de gráficos.

Opções

Variar esboço Permite alterar o padrão à medida que ele for repetido.
Padrão de geometria Cria o padrão usando somente a geometria (faces e arestas) dos recursos, em vez de aplicar padrões a cada instância do recurso e resolver essas instâncias. Padrão de geometria acelera a criação e reconstrução do padrão. Não é possível criar padrões de geometria dos recursos que possuem faces mescladas com o restante da peça.
Propagar propriedades visuais. Propaga cores, texturas e dados de representação de rosca do SOLIDWORKS a todas as instâncias padrão.

Instâncias para variar

Esta opção só está disponível quando você seleciona um recurso para a instância de padrão.

Incrementos da direção 1

Incrementos de espaçamento da direção 1 Incrementa cumulativamente o espaçamento entre os centros das instâncias do padrão na Direção 1.

Por exemplo, se o espaçamento entre as linhas do padrão for 1,5 mm e você inserir 0,3 mm para Incremento de espaço, a segunda linha será posicionada a 1,8 mm da primeira, a terceira linha será posicionada a 2,1 mm da segunda, e a quarta linha será posicionada a 2,4 mm da terceira.
  Escolher as dimensões de Recursos a serem variados na Direção 1 Exibe dimensões do recurso de origem em uma tabela. Na área de gráficos, clique nas dimensões do recurso de origem para exibir a tabela. Adicione um valor à coluna Incrementar para aumentar ou diminuir o tamanho da dimensão de recurso para Direção 1.
Os mesmos campos se aplicam a Incrementos da direção 2.

Instâncias modificadas

Lista as instâncias individuais que foram modificadas. Elas são identificadas pelo seu número de coluna e linha no padrão.

Para modificar uma instância individual, clique no marcador de instância na área de gráficos e clique em Modificar instância. Você pode inserir valores para substituir o espaçamento e as dimensões na chamada.

Para remover uma instância modificada, clique com o botão direito na instância da caixa e clique em Excluir. Para remover todas as instâncias modificadas, clique com o botão direito na caixa e clique em Limpar tudo.
