Propriedades do documento - Lista de Materiais

Você pode especificar as configurações de desenho no nível do documento para listas de materiais. Disponível para todos os tipos de documento.

Para abrir esta página:

Com um desenho ou BOM de montagem aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e depois selecione Tabelas > Lista de materiais.

Padrão geral de desenho


Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Borda

Borda de caixa Define uma espessura de linha para a borda externa da tabela.
Borda de grade Define uma espessura de linha para as linhas de grade internas da tabela.

Texto


Fonte

Clique para modificar a fonte.


Exibição de quantidades zero

Traço Selecione uma opção de exibição para a coluna Quantidade quando um componente de montagem estiver faltando em uma configuração.
Zero
Em branco

Componente faltando

Manter a linha para componentes que faltam Selecione para listar os componentes de montagem que estão faltando em uma configuração.

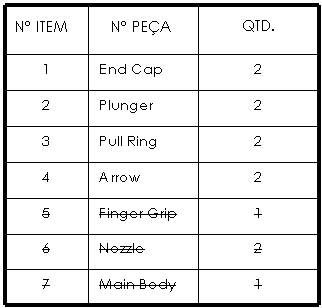

Selecione Exibir com texto tachado para tachar a lista do componente que falta.

Layer


Layer
Selecione uma layer.
Você deve primeiro criar layers para o desenho antes de selecioná-las para propriedades do documento.

Você deve selecionar Por padrão para Layer (barra de ferramentas Layer) no documento da vista de desenho para aplicar essas configurações de layer.

Opções

Zeros à esquerda
Padrão Os zeros à esquerda aparecem de acordo com o padrão geral de desenho.
Exibir Os zeros são exibidos antes do caractere separador de decimal.
Remover Os zeros à esquerda não são exibidos.
Zeros à direita
Remover somente no zero Os zeros à direita são removidos dos valores métricos inteiros, em conformidade com os padrões ANSI e ISO.
Exibir Os zeros à direita são exibidos de acordo com as casas decimais que você especificou para Unidades.
Remover Os zeros à direita não são exibidos.
Padrão Os zeros à direita aparecem de acordo com o padrão ASME Y14.5M-1994.
Não adicionar "QTD" ao nome da configuração Selecione para eliminar a palavra QTD da coluna de configuração.
É necessário selecionar essa opção antes de inserir uma BOM. Se você selecionar após a BOM ter sido criada, a opção não tem efeito.
Não copiar o nome da coluna QTD do template Selecione para usar o nome da configuração anexada pela cadeia de caracteres /QTY para o cabeçalho da coluna de quantidade.
Restringir BOMs só do nível superior a uma configuração Selecione para limitar BOMs só do nível superior a uma configuração Quando você altera a configuração na BOM, a etiqueta da coluna de quantidade não muda.
Atualização automática da BOM Selecione para atualizar a BOM ao adicionar ou excluir componentes da montagem associada.
