A deformação Curva a curva é um método mais preciso para alteração de formas complexas. Os objetos são deformados pelo mapeamento da geometria a partir de curvas iniciais, que podem ser conjuntos de curvas, arestas, curvas de seção, curvas de esboço etc. para um conjunto de curvas-alvo.
As opções de controle das formas de deformação permitem:
- Fixar arestas e faces para que elas não se movam.
- Incluir faces ou corpos adicionais a serem deformados.
- Definir a rigidez e exatidão da forma.
Consulte Opções de Deformação - Curva a curva para obter detalhes sobre as opções do PropertyManager.
Se a curva-alvo for uma aresta de uma face ou superfície, você poderá assegurar a correspondência das arestas iniciais do modelo de deformação usando continuidade de posição (uma transição abrupta) ou tangência (transição suave).
|
|
|

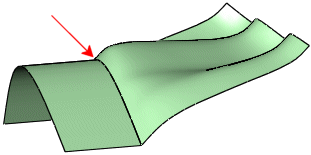

Exemplo de continuidade de posição numa deformação
|

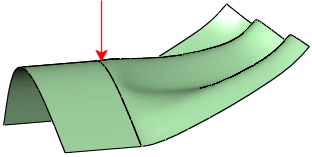

Exemplo de deformação com continuidade de tangência
|
| A continuidade de posição nos limites da junção resulta em arestas agudas. Selecione Nenhum para Coincidir em Opções de forma.
|
A continuidade de tangência nos limites da junção resulta em uma transição suave. Selecione Tangente à superfície para Coincidir em Opções de forma.
|
|
|
| Corpo e curva-alvo a serem deformados |
Deformação Curva a curva em andamento |
|
| Resultado de da deformação Curva a curva |
Deformação - Vídeos de exemplo de curva a curva
