Geração automática de anotações do DimXpert para acelerar as montagens

Você pode usar o DimXpert para automaticamente anotar um dos dois componentes de uma montagem de fixador fixo ou flutuante.

Começando com o componente de origem, suas anotações são usadas para criar as anotações no componente de destino usando as fórmulas de fixador fixo e flutuante, conforme descrito em ASME Y14.5, para calcular as tolerâncias necessárias.

Para usar o DimXpert para automaticamente anotar um dos dois componentes de uma montagem de fixador fixo ou flutuante:

1. Clique em Ferramentas > DimXpert > Parear tolerância automaticamente.


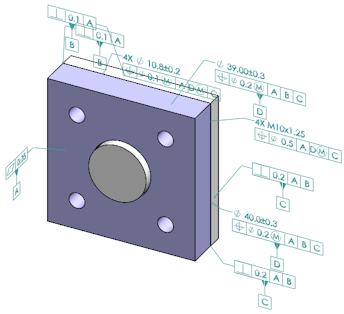

2. Em Origem, selecione o componente de origem (seta vermelha).
3. Em Destino, selecione o componente de destino (seta preta).


4. Clique em .
