Enfatizar contornos

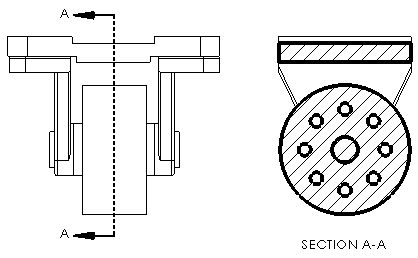

Em vistas de seção, você pode enfatiza o contorno de faces de corte em conformidade com a ISO 128-50. Normalmente, isso significa definir o contorno das faces como mais grosso do que outras linhas de modelo na vista de seção.

Conteúdo

  • Enfatize do contorno em uma vista de seção

  • Definição da fonte de linha para realçar contornos

Tópico paiVistas de seção em desenhos
