Para ver rapidamente dependências do recurso, você pode exibir as relações gráficas entre os itens na árvore de projeto do FeatureManager.
A Visualização de referência dinâmica permite visualizar as relações pai e filho entre os itens na árvore de projeto do FeatureManager. Ao posicionar o ponteiro sobre um recurso com referências na árvore de projeto do FeatureManager, setas são exibidas mostrando as relações. Relacionamentos pai e filho foram aprimorados para evitar sobreposição do texto e das linhas. Setas azuis mostram relacionamentos pai. Setas roxas vermelhas mostram relacionamentos filho.
Se uma referência não puder ser exibida porque um recurso não é expandido, a seta aponta para o recurso que contém a referência e ela aparece em uma caixa de texto à direita da seta.
As setas começam no círculo para indicar o recurso cujos relacionamentos pai e filho estão sendo visualizados.
|
|

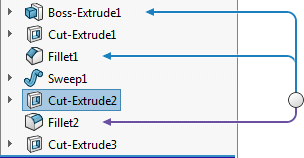

| Todas as referências visíveis |
Uma referência oculta |
A visualização de referência dinâmica fica desativada, por padrão.
Para ativar a visualização de referência dinâmica:
- Na árvore de projeto do FeatureManager, clique com o botão direito no primeiro item (peça ou montagem).
- Clique em um ou ambos os itens a seguir:
- Visualização da referência dinâmica (Pai)
- Visualização da referência dinâmica (Filho)
Em montagens, se você desativar ou ativar a visualização de referência dinâmica em qualquer nível, a alteração afeta toda a montagem.
