Criar instâncias espelhadas de componentes da montagem

Em montagens, ao espelhar um componente, adicione o espelho como outra instância do componente, posicionada simetricamente em relação a um plano.

A criação de uma instância espelhada é mais útil para componentes simétricos.

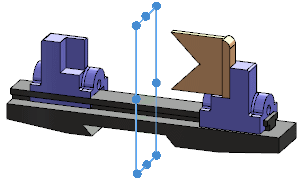

Antes do espelhamento
Depois do espelhamento

Para criar uma instância espelhada e especificar sua orientação:

  1. Em um documento de montagem aberta, clique em Espelhar componentes (barra de ferramentas Montagem) ou em Inserir > Espelhar componentes.
  2. No PropertyManager, em Seleções:
    1. Para Plano de espelho, selecione um plano ou face plana como a entidade que será usada como espelho.
    2. Para Componentes a espelhar, selecione um ou mais componentes a espelhar.
  3. Clique em Avançar .
  4. Na página Etapa 2: Definir a orientação do PropertyManager, em Orientar componentes, selecione um componente para o qual você deseja adicionar uma instância espelhada.
  5. Em Tipo de espelhamento, clique em Centro de massa ou Centro da caixa delimitadora.
    Localizar os componentes espelhados ao centro da caixa delimitadora é geralmente mais desejável para componentes assimétricos, pois a caixa delimitadora não é afetada pelos recursos dos componentes.
  6. Clique em Reorientar e em , para percorrer as quatro orientações possíveis.
  7. Clique em .
    O PropertyManager é fechado e novas instâncias dos componentes são adicionadas à montagem, espelhados em relação ao plano que você selecionou. Um recurso ComponenteEspelhado é incluído na árvore de projeto do FeatureManager.

Espelhar componentes assimétricos

Em montagens, quando você espelha um componente assimétrico, o uso da caixa delimitadora para posicionar o componente espelhado em relação ao plano de espelhamento fornece melhores resultados do que o uso do centro de massa.

Ao criar uma instância espelhada de um componente assimétrico, nenhuma das orientações é um espelhamento verdadeiro; todas são orientações invertidas. Se desejar um espelhamento verdadeiro, crie uma versão oposta.
Instância espelhada de componente assimétrico
Versão oposta do componente assimétrico

Para criar uma instância espelhada de um componente assimétrico em uma montagem:

  1. Clique em Espelhar componentes (barra de ferramentas Montagem) ou Inserir > Espelhar componentes.
  2. No PropertyManager, para Seleções, selecione o plano de espelhamento e os componentes a espelhar e clique em Avançar .
  3. Para Tipo de espelhamento, selecione uma opção:
    Opção Descrição
    Centro da caixa delimitadora Posiciona o espelho para que o centro de uma caixa delimitadora para o componente selecionado seja espelhado em relação ao plano de espelhamento.
    Centro de massa Posiciona o espelho para que o centro de massa do componente selecionado seja espelhado em relação ao plano de espelhamento.
  4. Clique em Reorientar e em , para percorrer as quatro orientações possíveis.
  5. Clique em .
    Uma nova instância do componente assimétrico é adicionada à montagem, espelhada em relação ao plano que você selecionou.
