Alterar as configurações de exibição de uma peça

Você pode alterar a aparência e a transparência das peças. Para corpos sólidos e de superfície, você pode também alterar o modo de exibição (por exemplo, estrutura de arame ou sombreado) e se a peça é oculta ou exibida.

Para alterar as configurações de exibição de uma peça:

  1. Clique em no topo da árvore de projeto do FeatureManager.

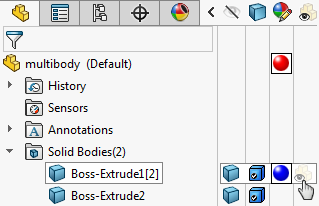

    O painel de exibição aparece à direita da árvore de projeto do FeatureManager.

  2. Em uma peça com múltiplos corpos, para alterar as configurações de exibição de um corpo específico, expanda a pasta Corpos sólidos.
  3. Posicione o ponteiro no painel de exibição para ativar uma linha.
    O recurso ou corpo é realçado na área de gráficos.
  4. Execute uma destas ações:
    • Clique com o botão direito e selecione uma configuração de exibição no menu instantâneo.
    • Clique na coluna da configuração que deseja alterar.

      Para as configurações Ocultar/Exibir e Transparência, clicar ativa/desativa a exibição.

      Transparência ativada para placas
      Ocultar/Exibir definida como Ocultar para a linha de tubos do meio

      Para as configurações Modo de exibição e Aparência, um menu instantâneo mostra as definições possíveis.

      • As configurações de Modo de exibição são:
        • Estrutura de arame
        • Linhas ocultas visíveis
        • Linhas ocultas removidas
        • Sombreado com arestas
        • Sombreado
        • Exibição predeterminadaUma marca de verificação no canto do ícone de um modo de exibição (por exemplo, ) indica o modo de exibição padrão. Inicialmente, a exibição é definida com esse modo. Selecionar um modo de exibição no Painel de exibição substitui essa configuração.
        Você pode alterar o modo de exibição padrão usando o flyout Estilo de exibição na barra de ferramentas Visualização antecipada.

        Modo de exibição dos tubos pequenos definido como Estrutura de arame

      • As configurações de Aparência são:
        • Aparência - Exibe o PropertyManager de Aparências, onde você pode adicionar e editar aparências
        • Remover aparência - Remove a aparência do recurso ou corpo sólido selecionado
        • Remover todas as aparências de peças de nome_da_peça - Remove todas as aparências de todas as referências, incluindo a definida no nível da peça

        Aparência definida para tubos grandes e pequenos

        Todas as aparências de peça removidas
