Personalização de um símbolo

Neste exemplo, você cria um símbolo de projeção do 3^º diedro composto por dois círculos e seis linhas no arquivo

gtol.sym.

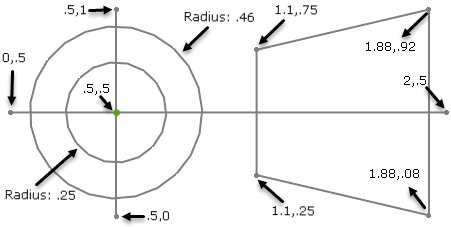

1. Na grade quadrada imaginária de 1 x 1, dimensione o símbolo de projeção do 3^º diedro conforme mostrado:
2. Para adicionar o código que produz o símbolo de projeção do 3^º diedro no arquivo gtol.sym , insira estas linhas em uma nova categoria ou em uma categoria existente:


               *THIRD, Third Angle Projection
   A,CIRCLE .5,.5,.25
   A,CIRCLE .5,.5,.46
   A,LINE 0,.5,2,.5
   A,LINE .5,0,.5,1
   A,LINE 1.1,.25,1.1,.75
   A,LINE 1.1,.25,1.88,.08
   A,LINE 1.1,.75,1.88,.92
   A,LINE 1.88,.08,1.88,.92


   Siga o formato de maneira exata e não adicione ou remova espaços.
3. Salve o arquivo e saia do SOLIDWORKS.
4. Reinicie o SOLIDWORKS.
5. Abra um desenho.
6. Clique em Nota (barra de ferramentas Anotação) ou em Inserir > Anotações > Nota.
7. No PropertyManager, em Formato do texto, clique em Adicionar símbolo.
8. Na janela pop-up, clique em Mais símbolos.
9. Na caixa de diálogo Símbolo:
   1. Localize a categoria utilizada.
   2. Passe o cursor sobre o símbolo de projeção do 3^º diedro.
   3. Selecione o símbolo e clique em OK.
   Você verá seu ícone e a descrição, por exemplo:

   <SCR-THIRD> é o rótulo exibido quando os símbolos recebem dimensões.
   Se você compartilhar o desenho com outros, eles precisarão de seu arquivo gtol.sym para visualizar seus símbolos personalizados.
