Inclusão de anotações e dimensões em renderizações finais

Você pode incluir dimensões e anotações em uma renderização final do PhotoView 360 se elas estiverem visíveis em uma peça ou montagem.

Em relação à imagem na área de gráficos do SOLIDWORKS, as dimensões e anotações na renderização final:

  • São proporcionalmente as mesmas.
  • Estão na mesma posição relativa.
  • Mostram o mesmo texto, símbolos e linhas de chamada.

Para incluir anotações e dimensões em renderizações finais:

  1. Siga um destes procedimentos:
    • Clique em PhotoView 360 > Agendar renderização.

      Na caixa de diálogo Agendar renderização, selecione Renderizar anotações e dimensões visíveis.

      Para criar um arquivo .png adicional que contenha somente as anotações e dimensões, selecione Salvar as anotações em uma imagem separada.

    • Clique em PhotoView 360 > Renderização final.

      Será exibida uma caixa de diálogo com as opções para incluir dimensões e anotações.

      Selecione Incluir dimensões e/ou anotações na renderização final para ignorar a caixa de diálogo Renderização final e salve imediatamente a imagem de visualização com o uso da caixa de diálogo Salvar imagem.

      Selecione Render without Dimensions and or Annotations para abrir a caixa de diálogo Renderização final para fazer ajustes detalhados na sua renderização antes de salvar a imagem. As dimensões e anotações visíveis na área de gráficos não são renderizadas.

    Se você decidir renderizar dimensões e anotações, a barra de andamento Renderizando anotações informa que as informações do modelo estão sendo transferidas para o PhotoView 360.
  2. Ao concluir a renderização, clique em OK.

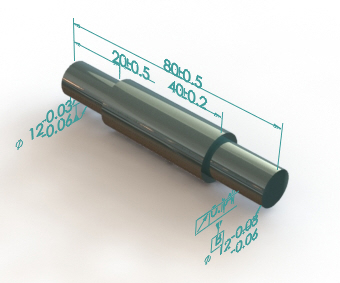

    A imagem renderizada inclui as dimensões e anotações.
