Usar a ferramenta de dimensão de local do DimXpert

Para usar a ferramenta de Dimensão de local do DimXpert:

  1. Clique em Dimensão de local (barra de ferramentas DimXpert) ou em Ferramentas > DimXpert > Dimensão de local.
  2. Selecione a face do recurso de origem.
    A seleção de aresta é suportada somente ao realizar uma dimensão entre dois planos.

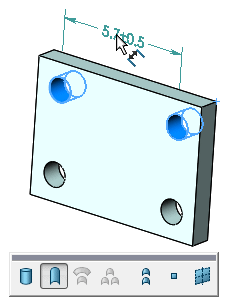

    O Seletor de recurso é exibido na área de gráficos com o furo selecionado. Se necessário, selecione um tipo de recurso diferente no seletor de recurso.

  3. Clique na face do recurso de tolerância.
    O seletor de recurso continua sendo exibido, com um tipo de recurso padrão selecionado para o recurso de tolerância. Se necessário, selecione um tipo de recurso diferente no seletor de recurso. A dimensão de local está pronta para ser posicionada.

  4. Clique para inserir a dimensão.
    O PropertyManager do DimXpert é exibido. Os recursos do furo selecionado são listados como Recurso de origem e Recurso de tolerância em Recursos de referência.
    • Clique em Trocar recursos , se necessário, para inverter os recursos.
    • Em geral, você pode anexar dimensões a qualquer aresta do recurso. Selecione a dimensão e use a alça de arrastar para reposicionar a dimensão.
  5. Defina as demais opções do PropertyManager e clique em PM_OK.gif.
    O DimXpertManager é atualizado para mostrar o recurso e o tipo de dimensão.
