A renderização estéreo calcula duas imagens ao mesmo tempo, uma para o olho esquerdo e uma para o olho direito.
Para usar a renderização estéreo:
- Na Paleta, na guia Câmeras
e subguia Geral, para Tipo selecione Perspectiva ou 360.
- Na subguia Estéreo, para Modo selecione Estéreo duplo ou Estéreo anaglifo.
Os tipos de projeção de câmera Perspectiva e 360 são compatíveis com a renderização estéreo. O SOLIDWORKS Visualize fornece dois modos para exibir as imagens esquerda e direita.
Modo Estéreo duplo

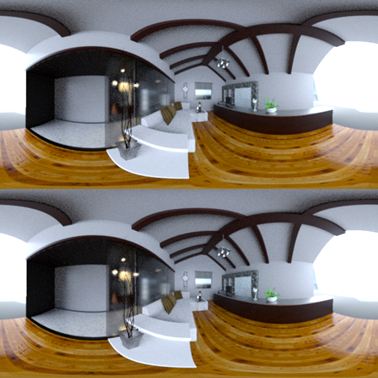

O modo Estéreo duplo exibe as duas imagens ao mesmo tempo. A imagem da esquerda fica no topo; a imagem direita fica em baixo.
Modo Estéreo anaglífico
O modo Estéreo anaglífico sobrepõe as duas imagens usando filtros de cores (cores cromaticamente opostas vermelhas e ciano) para produzir imagens 3D que podem ser visualizadas usando óculos estéreos vermelhos/ciano baratos. Além disso, ele ajuda a ver o efeito de paralaxe estéreo. Neste exemplo, a paralaxe zero ou o ponto focal estão definidos na garrafa de vinho no centro da imagem.
Outros parâmetros de estéreo
Você pode controlar a intensidade do efeito estéreo usando os parâmetros Separação dos olhos e Distância focal. A Distância focal (distância da posição da câmera na direção de visualização) define a paralaxe zero ou um ponto de convergência entre as imagens esquerda e direita para uma determinada Separação de olhos. Clique em Escolher e selecione um objeto na viewport 3D usando o cursor cruzado para especificar a Distância focal.
