Деталь можно перемещать после ее помещения в маршрут.
- Расположите триаду, как описано в разделе Расположение деталей с помощью триад.
-
Для перемещения детали щелкните маркер и перетащите его.
Деталь перемещается, на экране отображается расстояние, а трубы становятся разъединенными.
-
При достижении нужного положения отпустите кнопку мыши.

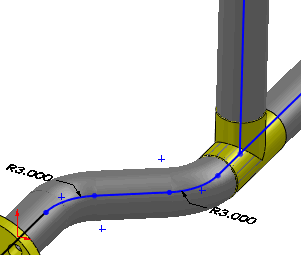

Трубы снова отображаются соединенными за исключением случаев, когда деталь передвинута за пределы совмещения, в этом случае на экране отображаются направляющие линии, как показано на рисунке.
- Направляющие можно преобразовать в маршрут с помощью параметра Авто-маршрут
. Можно также щелкнуть правой кнопкой мыши на направляющей и выбрать параметр Преобразовать направляющие.
Направляющие будут преобразованы в маршрут.
Направляющие отображаются только в режиме редактирования, в котором соединители перемещаются с помощью триады.
