Инструмент измерения

Измеряет расстояние, угол и радиус в эскизах, 3D-моделях, сборках или чертежах. Также измеряет размер линий, точек, поверхностей и плоскостей и расстояние между ними.

Чтобы открыть диалоговое окно Измерить, выполните следующие действия.

Нажмите Измерить (панель инструментов "Инструменты") или выберите Инструменты > Анализировать > Измерить.

Когда выбирается точка эскиза или вершина, координаты x, y и z тоже отображены.

Если инструмент "Измерить" не активен, то часто используемые измерения для выбранных объектов отображаются в строке состояния.
Измерения дуги/окружности Выберите, чтобы определить расстояние, которое будет отображаться, когда выбраны дуги или окружности:

От центра к центру

Минимальное расстояние

Максимальное расстояние

Настраиваемое расстояние

Единицы/Точность Выберите, чтобы указать настраиваемые единицы измерения и точность.
Отобразить размеры XYZ Выберите для отображения размеров dX, dY и dZ между выбранными объектами в графической области. Отключите для отображения минимального расстояния между выбранными объектами.
От точки к точке Включает режим "от точки к точке", чтобы измерить расстояние между любыми двумя точками на модели.
Относительно XYZ Выберите систему координат:

Исходная точка детали

Система координатэкземпляр.

Система координат, определяемая пользователем.

Этот параметр доступен только в том случае, если в документе имеется несколько систем координат.
Проекция на Отображает расстояние между выбранными элементами как проекцию на одно из следующего:

Нет

Проекция и Перпендикуляр не вычисляются.

Экран

Выбрать грань/плоскость

Программа рассчитывает спроецированное расстояние (на выбранной плоскости) и нормальное расстояние (перпендикуляр к выбранной плоскости). Проекция и Перпендикуляр отображаются в диалоговом окне Измерить.

В отсоединенных чертежах, если модель не загружена, все измерения отображаются только как двумерные проекционные данные.
Хронология измерений Открывает диалоговое окно "Хронология измерений", в котором можно просмотреть все измерения, сделанные во время текущего сеанса SOLIDWORKS.
Создать датчик Открывает меню PropertyManager Датчик, в котором можно настроить программу для уведомления об изменениях в измеряемых значениях.
  Закрепляет диалоговое окно Измерения в графической области. Нажмите , чтобы закрыть диалоговое окно.
Нажмите , чтобы открепить диалоговое окно Измерения. Нажмите клавишу Esc, чтобы закрыть диалоговое окно, только если оно откреплено.
  Переключает визуальное отображение результатов измерений.
Инструмент Измерения поддерживает следующие дополнительные функции:

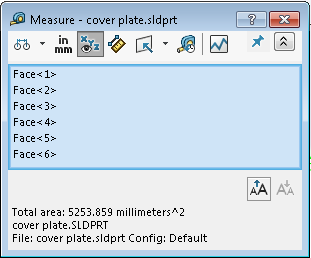

  • Поле ввода. Поле ввода, в котором перечислены варианты выбора, теперь включает в себя шесть элементов.

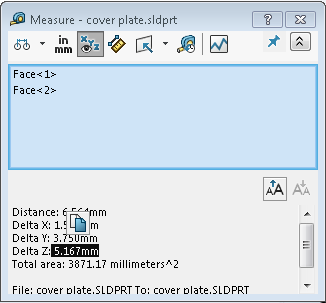

  • Быстрое копирование. При наведении курсора мыши на числовое значение оно выделяется в диалоговом окне и отображается параметр Копировать . Нажмите , чтобы скопировать значение в буфер обмена. Можно вставить значение в требуемое место.

  • Размер шрифта. Можно настроить размер шрифта текста в диалоговом окне Измерения. Нажмите , чтобы увеличить размер шрифта. Нажмите , чтобы уменьшить размер шрифта.
    Невозможно уменьшить размер шрифта до значения, которое меньше значения по умолчанию.
