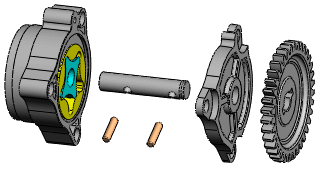

Разнесенный вид содержит развертку компонентов сборки, расположенных таким образом, чтобы показать, как они собираются.
Виды с разнесенными частями создаются путем выбора и перетаскивания деталей в графическую область, создавая при этом один или несколько шагов разнесения. В видах с разнесенными частями можно выполнять следующие действия.
- Равномерно разместить разнесенные комплекты компонентов (крепежные детали, шайбы и т.д.).
- Радиальное разнесение компонентов по оси.
- Перетаскивание и автоматическая вставка нескольких компонентов.
- Добавить новый компонент в существующие шаги разнесения другого компонента. Эта операция полезна при добавлении новой детали в сборку с разнесенным видом.
- Если узел сборки имеет вид с разнесенными частями, используйте повторно этот вид в сборке верхнего уровня.
- Добавьте линии разнесения для указания взаимосвязей компонентов.
Когда сборка находится в разнесенном виде, нельзя добавлять сопряжения в сборку.
