Design Clipart позволяет выполнять поиск и повторно использовать многие объекты из файлов SOLIDWORKS, DWG и DXF.
Применение Design Clipart
С помощью функции "Поиск файлов и моделей"
(в правом верхнем углу) SOLIDWORKS Design Clipart выполняет поиск определенных папок, находит и разделяет файлы, а также извлекает данные, которые можно использовать при работе в SOLIDWORKS.
- Детали разделяются на элементы (вытяжки и вырезы), эскизы и блоки.
- Элементы разделяются на эскизы.
- Чертежи разделяются на общие таблицы и блоки.
- Файлы DWG/DXF разделяются на таблицы, блоки и виды.
Исходные файлы не изменяются при их разделении с помощью Design Clipart.
Использование поиска в SOLIDWORKS

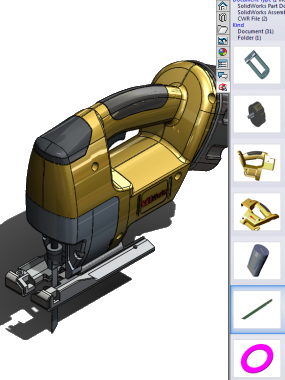

Изображения, созданные в процессе разделения, отображаются как уменьшенные копии на вкладке
Поиск
при использовании функции поиска SOLIDWORKS для файлов и моделей. Перетащите эскиз в файлы SOLIDWORKS для восстановления разделенных объектов.

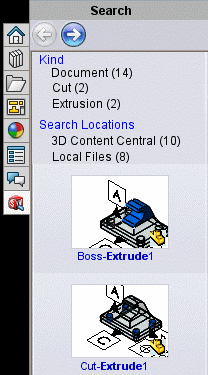

В результатах поиска выберите уменьшенную копию разделенного файла и нажмите на значок на контекстной панели инструментов для просмотра уменьшенной копии разделенного объекта на панели "Результаты поиска".
В поле Поиск SOLIDWORKS отобразится путь поиска для объекта. На панели "Поиск" объекты отфильтрованы по Виду и Месту поиска.
Например, если на отображаемом изображении выбрать
Бобышка-Вытянуть1, на панели результатов
Поиск отобразится другое уменьшенное изображение разделенного элемента
Эскиз3.
Путь для вытяжки отобразится в поле "Поиск" в SOLIDWORKS.
