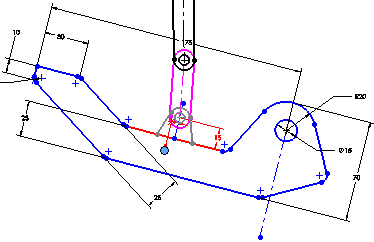

Вложенные блоки - это блоки внутри блоков, имеющие такие же функциональные возможности, что и обычные блоки.
Можно создавать вложенные блоки во время редактирования существующего блока и во время выполнения следующих действий:
- Рисование новых объектов
- Выбор существующих объектов
Чтобы создать вложенные блоки:
- Нажмите правой кнопкой мыши на элемент Блок
в дереве конструирования FeatureManager и выберите Редактировать блок.
- Нарисуйте или выберите объекты, которые требуется добавить в качестве вложенных блоков в редактируемый блок.
- Добавьте необходимые взаимосвязи.
- Нажмите Создать блок
(панель инструментов «Блок») или выберите , чтобы отобразить объекты эскиза в окне PropertyManager в разделе Объекты блока.
- Нажмите , затем нажмите Перестроить
и обратите внимание на вложенные блоки в дереве конструирования FeatureManager.
