Можно изменить направление касательности определенных изогнутых объектов эскиза. К таким объектам относятся дуги и сплайны.
Для изменения направления касательности выполните следующие действия.

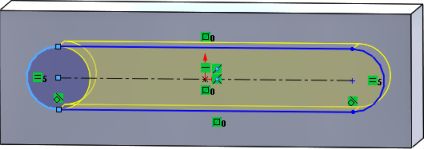

- Откройте файл детали, который содержит дугу с касательной ошибкой.
- В дереве конструирования FeatureManager нажмите правой кнопкой мыши на эскиз, содержащий дугу с ошибкой касательности, затем нажмите Редактировать эскиз.
- В графической области нажмите правой кнопкой мыши на дугу и выберите Реверс касания конечных точек в контекстном меню.

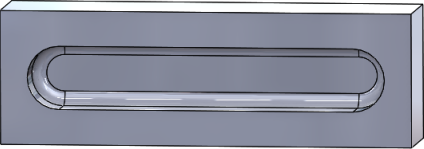

Программа выполнит реверс касательной и перевернет дугу.
- Нажмите .
