Можно создать полные отчеты контроля с помощью существующих файлов деталей и сборок SOLIDWORKS (*.sldprt и *.sldasm).

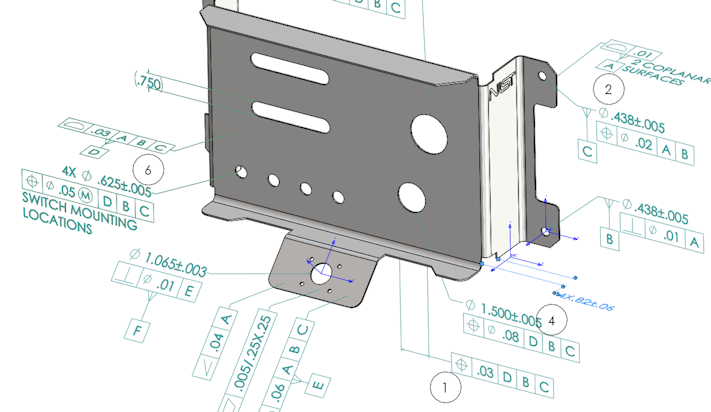

При открытии детали или сборки SOLIDWORKS, которая содержит 3D-примечания или информацию о производителе и продукте (PMI), можно создать новый отчет контроля и извлечь всю информацию для контрольного списка проверки.
Чтобы создать отчет контроля из детали или сборки SOLIDWORKS, выполните следующие действия.
- Нажмите Новый проект контроля (CommandManager).
- Выберите параметры проекта и извлечения.
Используйте флажки для настройки проекта. Например, можно включить или исключить параметры Размеры, Заметки, GD&T и Условные обозначения отверстий, после этого SOLIDWORKS Inspection добавит всплывающие подсказки к PMI. Специалисты по контролю качества затем можно ознакомиться с электронной таблицей контроля и 3D-моделью, чтобы понять, какие характеристики необходимо исследовать.
Можно использовать режим извлечения Автоматически или Вручную.

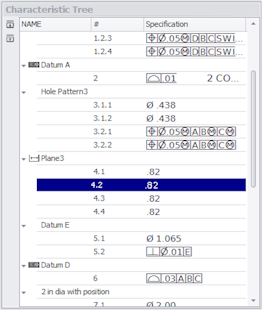

Контрольные характеристики перечислены в дереве характеристик. Можно изменить свойства характеристик для включения дополнительной информации, например операций, классификаций и методов контроля. Кроме того, их можно переупорядочить.
По завершении проекта можно создать следующее:
- Отчет Microsoft® Excel
- 2D PDF
- 3D PDF (при доступности SOLIDWORKS MBD)
- Файл eDrawings
