По завершении процесса итеративной оптимизации можно просмотреть оптимизированную геометрию компонента в эпюре контура Масса материала.
Во время оптимизации топологии программа начинает работу с указанного максимального физического пространства компонента, который содержит все элементы, а посредством итеративного процесса определяет распределение нового материала путем удаления "мягких" элементов, не влияющих на жесткость компонента для определенного сценария нагрузки, граничных условий и производственного контроля.
Для каждого элемента алгоритм оптимизации объединяет модуль Юнга материала с коэффициентом относительной плотности массы в диапазоне от 0,0001 (для "пустого" элемента без какой-либо грузоподъемности) до 1,0 (для твердотельного элемента с грузоподъемностью).
Элементы с низкой относительной плотностью массы (менее 0,3) рассматриваются как "мягкие" элементы. Эти элементы не влияют на общую жесткость компонента и могут быть безопасно удалены. Элементы с высокой относительной плотностью массы (более 0,7) рассматриваются как "твердотельные". Эти элементы влияют больше всего на общую жесткость (в качестве измерения грузоподъемности) компонента и должны оставаться в итоговом проекте без изменений. "Твердотельные" элементы распределяют примененные нагрузки более эффективно, чем "мягкие" элементы. Ползунок значения ISO регулирует включение элементов в эпюру Масса материала в соответствии с их значениями относительной плотности массы. В положении по умолчанию ползунок значения ISO удаляет элементы со значением относительной плотности массы менее 0,3. Перемещение ползунка в положение Плотная включает все элементы, а перемещение в значение Сокращенная создает эпюру только твердотельных элементов, которые не могут быть перемещены.

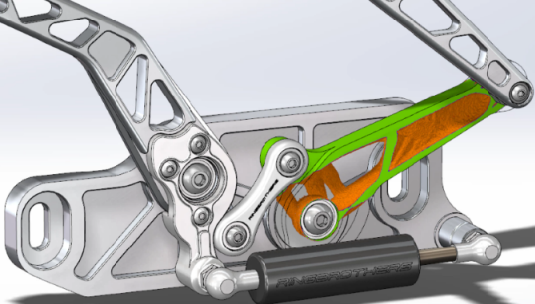

Эпюра Масса материала оптимизированного компонента капота автомобиля показана ниже. "Мягкие" элементы удаляются из оптимизированной геометрии (изображение представлено Ring Brothers LLC).

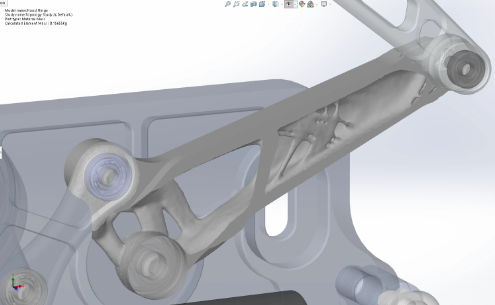

В окне PropertyManager Масса материала параметр Рассчитать сглаженную сетку создает сглаженную сетку из активной эпюры Массы материала. Эпюра сглаженной сетки оптимизированного компонента капота автомобиля представлена ниже (изображение представлено Ring Brothers LLC).
Чтобы сохранить сглаженную сетку оптимизированной детали как новую геометрию, нажмите правой кнопкой мыши на эпюру Масса материала и выберите Экспорт сглаженной сетки. Можно сохранить данные сетки в новой конфигурации или в файле новой детали.
