Escalas en los dibujos

Las escalas en los dibujos se aplican a hojas o a vistas. La escala de la hoja de dibujo activa aparece en la línea de estado situada en la parte inferior de la ventana, y la escala de la vista activa aparece en el PropertyManager de la vista. También puede ajustar la escala de un dibujo al imprimirlo.

Configurar escalas

Para configurar escalas:

  • Para configurar la escala de una hoja de dibujo existente, realice una de las siguientes acciones:

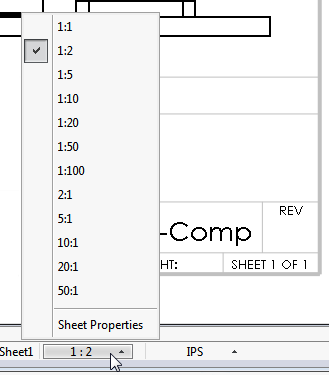

    • En la barra de estado haga clic en Escala de hoja y, a continuación, haga clic en una escala.

    • Haga clic con el botón derecho del ratón y seleccione Propiedades y, a continuación, edite los valores de Escala.
  • Para configurar la escala de una vista de dibujo, realice una de las siguientes acciones:
    • Para vistas de dibujo existentes, seleccione una o más vistas y luego configure la escala en el PropertyManager.
    • Para vistas de dibujo nuevas en las que el PropertyManager aparece durante la inserción de la vista (como modelo, proyectada, predefinida, etc.), configure la escala en el PropertyManager.
Las opciones preestablecidas de Utilizar escala personalizada varían dependiendo del estándar de acotación.

Ajuste automático de escala

Automáticamente ajustar la escala de las nuevas vistas de dibujo en las opciones de dibujo controla la escala de las nuevas vistas tal y como se indica a continuación:
  • Cuando esta opción está seleccionada, el software SOLIDWORKS automáticamente ajusta la escala de las vistas para adaptarlas de la mejor manera posible a la hoja de dibujo y la escala de ésta se ajusta para coincidir con la escala de las vistas.
  • Cuando no está seleccionada, las vistas se insertan a la escala de la hoja de dibujo.
Al insertar vistas proyectadas, auxiliares y de sección, la escala se establece en Utilizar escala del padre. Si se cambia la escala de la vista padre, se actualiza la escala de todas las vistas hijas que utilizan la escala del padre.

Escalas en los PropertyManagers

Utilizar escala de padre Aplica la misma escala utilizada para la vista padre. Si se cambia la escala de la vista padre, se actualiza la escala de todas las vistas hijas que utilizan la escala del padre.
Escala de hoja Aplica la misma escala utilizada para la hoja de dibujo.
Utilizar escala personalizada Aplica una escala definida por usted. Si selecciona Definida por el usuario, escriba una escala en el cuadro que aparece debajo con el siguiente formato: x:x o x/x. Seleccione Usar escala de texto de modelo para mantener la geometría utilizada en las vistas de anotación en piezas.
Las opciones preestablecidas de Utilizar escala personalizada varían dependiendo del estándar de acotación.
