Creación de un corte de rosca

  1. Abra un archivo de pieza.

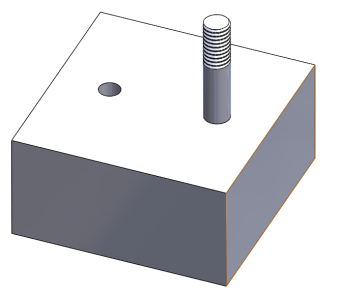

    El diámetro del cilindro es de 6 mm. Aunque también cree un perfil de rosca de 6 mm, puede crear cualquier perfil en el cilindro. El diámetro del taladro o del eje no determina el perfil de la rosca.

  2. Haga clic en Insertar > Operaciones > Rosca.
  3. En la zona de gráficos, seleccione la arista superior del cilindro.
  4. En el PropertyManager, en Especificación:
    1. En Tipo, seleccione Troquel métrico.
    2. Establezca el Tamaño en M6x1.0.

    El color de la vista preliminar varía en función de la Configuración del esquema de colores en Opciones del sistema, en Gráficos temporales, Quitar material y Agregar material.
  5. En Ubicación de rosca:
    1. Haga clic en Equidistanciar.
    2. Haga clic en Invertir dirección.
    3. Configure la Equidistancia en 1.00 mm.
  6. En Condición final, haga clic en Mantener longitud de rosca.

    El perfil de rosca se actualiza de 10 a 11 milímetros de longitud.

  7. Haga clic en .
