Puede crear informes de inspección completos utilizando archivos de pieza y ensamblaje de SOLIDWORKS (*.sldprt y *.sldasm).
Al abrir una pieza o ensamblaje de SOLIDWORKS que contiene anotaciones 3D o información de fabricación del producto (PMI), puede crear un nuevo proyecto de inspección y extraer toda la información para la lista de comprobación de inspección.
Para crear un informe de inspección desde una pieza o ensamblaje de SOLIDWORKS:
- Haga clic en Nuevo proyecto de inspección (CommandManager).
- Seleccione la configuración del proyecto y la configuración de extracción.

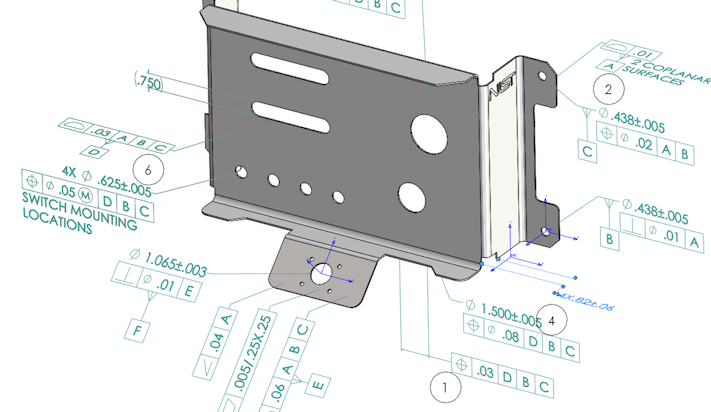

Utilice las casillas de verificación para configurar el proyecto. Por ejemplo, puede incluir o excluir Cotas, Notas, GD&T y Anotaciones de taladro. A continuación, SOLIDWORKS Inspection agrega los globos a la PMI. Los inspectores de calidad pueden consultar las hojas de inspección y el modelo 3D para saber qué características inspeccionar.
Puede utilizar el modo de extracción Automático o Manual.

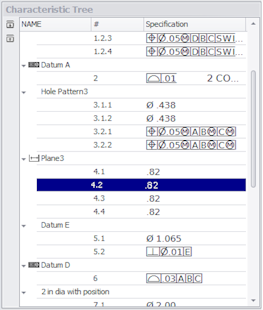

La características de Inspection se enumeran en el Árbol de características. Puede modificar las propiedades de una característica para incluir información adicional como la operación, la clasificación y el método de inspección. Además, puede reorganizarlas.
Cuando se completa el proyecto, puede generar:
- Un informe de Microsoft® Excel
- Un PDF 2D
- Un PDF 3D (si SOLIDWORKS MBD está disponible)
- Archivo de eDrawings
