Creación de un cuadro delimitador

Con la herramienta Bounding Box en Reference Geometry, puede crear un cuadro que encierre completamente un modelo dentro de un volumen mínimo. Puede crear un cuadro delimitador para una pieza multicuerpo, una pieza de sólido único o una pieza de chapa metálica.

En el PropertyManager Bounding Box puede orientar un cuadro delimitador seleccionando una cara plana del modelo o un plano de referencia. Cuando se actualiza la pieza, el cuadro delimitador se ajusta automáticamente.

Puede incluir sólidos y superficies ocultos en el cuadro delimitador. Igualmente, puede ocultar, mostrar, suprimir y desactivar la supresión de un cuadro delimitador desde un menú contextual.

En la pestaña Configuration Specific del cuadro de diálogo Summary Information hay cuatro propiedades de cuadro delimitador disponibles. Las cotas de estas propiedades pueden ayudarle a determinar el espacio necesario para enviar y empaquetar productos. Puede hacer referencia a estas propiedades en LDM y otras tablas.

Cálculo de un cuadro delimitador para una pieza con muchas caras puede llevar mucho tiempo. Si una pieza tiene muchas caras, debe crear el cuadro delimitador después de terminar de modelar la pieza.

Anteriormente, solo podía crear un cuadro delimitador para un elemento de la lista de cortes de las piezas soldadas.

Para crear un cuadro delimitador y ver sus propiedades:

  1. En un documento de pieza, haga clic en Cuadro delimitador (barra de herramientas Geometría de referencia) o en Insertar > Geometría de referencia > Cuadro delimitador .
  2. En el PropertyManager Cuadro delimitador, deje Mejor ajuste seleccionado y haga clic en .

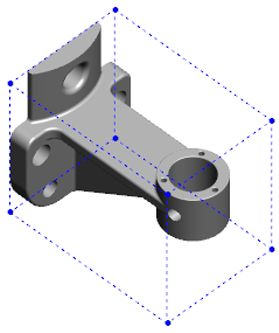

    El software calcula automáticamente el cuadro delimitador para la pieza, como se indica. En el gestor de diseño del FeatureManager, Bounding Box se añade después de Origen.

    El cuadro delimitador calculado por el software SOLIDWORKS podría no tener el volumen mínimo para algunos sólidos y piezas. Debe utilizar su experiencia y los datos experimentales para revisar el cuadro delimitador sugerido y modificarlo si es necesario.
  3. Para ver las propiedades del cuadro delimitador, haga clic en la pestaña Archivo > Propiedades > Específico de la configuración.

    Se mostrarán los valores para espesor, anchura, longitud y volumen del cuadro delimitador.

  4. Si oculta un sólido de la pieza, el cuadro delimitador se actualiza automáticamente y solo encierra los sólidos visibles en el modelo.
  5. Para editar el cuadro delimitador, en el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en Cuadro delimitador y, a continuación, en Editar operación . A continuación, en el PropertyManager, haga clic en Include hidden bodies y en .
