Secciones transversales

Cree planos de secciones transversales:
  • Utilice el plano de sección transversal XY predeterminado.
  • Seleccione un plano en el panel Sección.
  • Seleccione una cara en la zona de gráficos y, a continuación, en el panel Sección haga clic en Plano de cara .
  • Haga doble clic en un punto de una cara para crear un plano de sección transversal paralelo a la cara.
Al guardar las vistas de sección con zonas de intersección en el software de SOLIDWORKS, puede ver las vistas en eDrawings. Haga clic en Orientación de vista (barra transparente Ver) y haga clic en una vista de sección.

Crear y manipular secciones transversales

Puede arrastrar el plano para cambiar la sección transversal.

Para crear y manipular una sección transversal:

  1. Haga clic en Sección o Herramientas > Sección transversal.
    Aparece un plano de sección transversal normal al modelo.
  2. Arraste el plano, que se mueve a lo largo del eje normal al modelo.
  3. En la pestaña Sección, seleccione entre las siguientes opciones.
    Opción   Descripción
    Plano XY CS_XY_Plane.gif
    Plano YZ CS_YZ_Plane.gif
    Plano XZ CS_XZ_Plane.gif
    Plano de cara CS_Face_Plane.gif Primero seleccione una cara y después seleccione esta opción para crear un plano paralelo a la cara seleccionada. Esta opción también se activará si hace doble clic en una cara.
    Invertir CS_Flip.gif Invierte la dirección del modelo a lo largo del plano que se visualiza actualmente para mostrar el otro lado del modelo.
    Vista normal al plano CS_View_Normal_to_Plane.gif Visualiza el modelo normal al plano.
    Ocultar plano Muestra u oculta el plano de la sección transversal.
    Mostrar tapa CS_Show_Cap.gif Visualiza las aristas como caras sólidas con tapa.

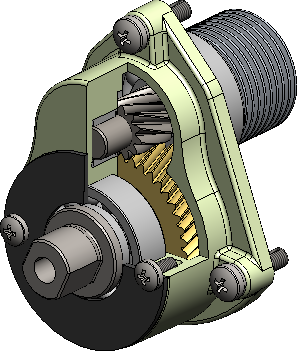

    Sección transversal con tapa y sólida
    Sección transversal sin capa y hueca
  4. Para liberar la herramienta Sección , vuelva a hacer clic en ella.
