Bileşenleri Döndürme

  • Konumu sabit olan veya tamamen tanımlanmış olan bir bileşeni döndüremezsiniz.
  • Bir bileşeni kendi montaj ilişkilerinin izin verdiği serbestlik derecesi içinde döndürebilirsiniz.

Bileşeni Sürükleyerek Döndürme

Bir bileşeni sürükleyerek döndürmek için:

Bileşene sağ tıklayıp onu sürükleyin.
Bileşen, kendi serbestlik derecesi içinde döner.
Bu davranışı engellemek için, Araçlar > Seçenekler > Sistem Seçenekleri > Montajlar öğesindeki Bileşenleri sürükleyerek taşı seçeneğinin işaretini kaldırın.

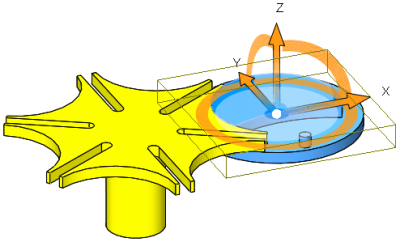

Bileşeni Triad Kullanarak Döndürme

Bir bileşeni bir triad ile döndürmek için:

  1. Bir bileşene sağ tıklayın ve Triad ile Taşı'yı seçin.
  2. Bir halka seçin ve sürükleyin. Ayrıca:
    • Yakalamak için, seçili halkaya sağ tıklayın ve Sürüklerken Yakala'yı seçin. Halkayı kapatın, yakalama adımı 90°'dir. İşaretçi halkadan uzaklaştıkça adım azalır.

    • Önceden ayarlanmış adımlarla döndürmek için, seçili halkaya sağ tıklayın ve 90 Döndür° veya 180° Döndür'ü seçin.
    • Özel adımlar girmek için, ortadaki küreye sağ tıklayın ve Delta XYZ'yi Döndür Kutusunu Göster'i seçin.
  3. Triadı kapatmak için grafik alanına tıklayın.
    Triadı taşımak veya hizalamak için:
    • Triadı serbestçe sürüklemek için ortadaki bilyeyi sürükleyin.
    • Alt + ortadaki bilyeyi veya bir kolu sürükleyin ve bunu bir kenarın veya yüzün üzerine bırakarak triadı kenar veya yüzle hizalayın.
    • Ortadaki bilyeye sağ tıklayın ve Buna hizala, Bileşen Orijini ile Hizala veya Montaj Orijini ile Hizala'yı seçin.

Bileşeni PropertyManager'ı Kullanarak Döndürme

Bir bileşeni PropertyManager ile döndürmek için:

  1. Bileşeni Döndür (Montaj araç çubuğu) veya Araçlar > Bileşen > Döndür öğesine tıklayın.
    Bileşeni Döndür PropertyManager görüntülenir ve işaretçi olarak değişir.
  2. Grafik alanında bir veya daha fazla bileşeni seçin.
  3. Bileşenleri aşağıdaki yöntemlerden biri ile taşımak için Döndür listesinden bir öğe seçin:
    Seçenek Tanımlama
    Serbest Sürükle Bir bileşen seçin ve herhangi bir yönde sürükleyin.
    Obje Etrafında Bir çizgi, bir kenar veya bir eksen seçtikten sonra bir bileşeni seçili obje etrafında sürükleyin.
    Delta XYZ'ye göre PropertyManager'a bir X, Y veya Z değeri girin ve Uygula'ya tıklayın. Bileşen, montajın eksenleri etrafında, belirttiğiniz açısal değerle hareket eder.
    Bir bileşeni veya bileşen grubunu birbiri ardınca döndürebilirsiniz; siz tekrar tıklayıncaya veya başka bir araç seçinceye dek araç etkin kalır.
  4. Gelişmiş Seçenekler altında, bileşenlerin rotasyonunu yalnızca etkin konfigürasyona uygulamak için Bu konfigürasyon öğesini seçin.
  5. İşlem tamamlandığında, öğesini ya da tekrar Bileşeni Döndür öğesini tıklayın.
