3B detaylandırmalar (Detaylandırmalar araç çubuğu) |
Bir parçaya veya montaj belgesine detaylandırmalar ekleyin. 3B detaylandırmalar, modelin ön ve alt gibi ortografik görünümlerine denk gelen detaylandırma görünümleri halinde düzenlenir. Daha sonra detaylandırma görünümlerini bir teknik resimde kullanabilirsiniz. Detaylandırma görünümleri 2B teknik resim görünümlerine dönüştürülür; modele eklediğiniz detaylandırmalar teknik resimde korunur. |
|
Model Öğeleri (Detaylandırmalar araç çubuğu) |
Bir parçadan veya montaj belgesinden bir teknik resme veya bir işleme ölçümlendirmeler, detaylandırmalar ve referans geometrisini ekleyin. Tüm ölçümlendirmeleri veya yalnızca teknik resimler için işaretlenmiş olanları belirleyebilirsiniz. |
|

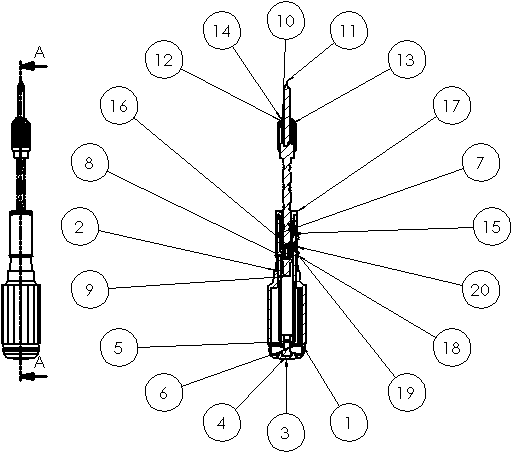

Otomatik Balon (Detaylandırmalar araç çubuğu) |
Bir işlemde teknik resim dosyasındaki tüm bileşenlere balonlar ekleyebilir, bunun için bir düzen ve balon stili, boyutu ve metni seçebilirsiniz.
|
|
Akıllı Ölçümlendirme, Otomatik Ölçümlendirme (Ölçümlendirmeler/İlişkiler araç çubuğu) |
Teknik resim görünümlerine taban seviyesi, zincir veya ordinat ölçümlendirmeler olarak yatay ve dikey referans ölçümlendirmeleri ekleyebilirsiniz. |
|
Merkez İşaretleri (Detaylandırmalar araç çubuğu) |
Bir teknik resim görünümündeki tüm uygun objelere bir işlemde merkez işaretler ekleyebilir, tekli, doğrusal veya dairesel stil, işaret boyutu, uzatılmış çizgiler, yazı tipi, açı ve adlandırılmış bir katman seçebilirsiniz.
|
|
Merkez çizgileri (Detaylandırmalar araç çubuğu) |
Bir teknik resim dosyası görünümünde bir işlemde tüm uygun objelere merkez çizgileri ekleyin.
|
