Pah - Genişlik

Pahın genişliği tanınamayacak kadar büyük.

FeatureWorks'ün tanıyacağı pah genişliğinin bir üst limiti vardır.

Örnek

FeatureWorks'ün kare bir pah için tanıyacağı üst limit 490*karekök(2) metredir.

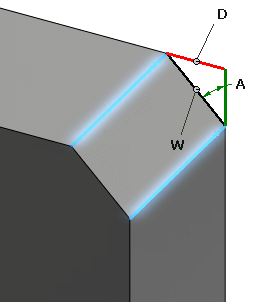

Kare bir pah Açı dim_ang_a.png değeri 45° olarak ayarlanmış bir pahtır. Uzaklık olarak D'ye ayarlanmış bir kare pah için:

W = D / sin(45°) = D*karekök(2)

Pah Genişliği


W = Pah Genişliği

D = Uzaklık

A = Açı dim_ang_a.png
