Yarıçap |
Bir yay veya daire üzerindeki ölçümlendirmenin yarıçapı gösterip göstermeyeceğini belirler.
|
Çap |
Bir yay veya daire üzerindeki ölçümlendirmenin çapı gösterip göstermeyeceğini belirler.
|

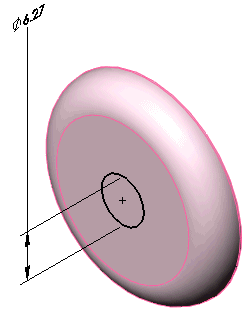

Doğrusal |
Çap ölçülendirmesinin doğrusal ölçülendirme (radyal değil) olarak gösterilmesini belirler.
 |
 |
| Doğrusal |
Radyal |
|
Küçültülmüş |
Yarıçap ölçümlendirme çizgisinin küçültülmüş (koparılmış) olup olmayacağını belirler. Bu özellik, bir yarıçapın merkez noktası teknik resmin dışında olduğunda veya başka bir teknik resim görünümüyle çakıştığında işe yarar. Bkz. Belge Özellikleri - Çap Ölçümlendirmeleri.Merkez ve bükümleri yeniden konumlandırmak için ölçümlendirme tutamaçlarını kullanın.
Bir çap ölçümlendirmesini sığmadığı bir görünüme taşırsanız küçültülür.  Küçültülmüş bir yarıçapa veya çapa ölçümlendirme yaparsanız ölçümlendirme de bir zikzak olarak görünür.
|
Katı Lider |
Radyal ölçümlendirmeler için daire boyunca katı bir çizgi gösterilip gösterilmeyeceğini belirler. ANSI standardı ile kullanılmaz.
|
Açık Lider |
|
Tek Ok / Katı Lider |
|
| Tek Ok / Açık Lider |
|
İki Ok / Katı Lider |
|
İki Ok / Açık Lider |
|
Eksene Dik |
(Radyal ölçümlendirmesi için Doğrusal öğesini seçerseniz kullanılabilir)
|

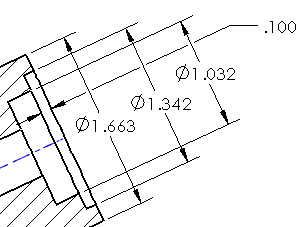

Çoklu Basamak Lideri |
(Çap, yarıçap, pah ölçümlendirmeleri ve delik bilgileri için kullanılabilir) Bkz. Ölçümlendirme Liderlerinde Birden Fazla Basamak Ayarlama.
|
Eksene Paralel |
(Radyal ölçümlendirmesi için Doğrusal öğesini seçerseniz kullanılabilir)
|
| Yay uzantı çizgisi ya da karşı taraf |
Radyal ölçümlendirme liderini kontrol eder: - Mümkün olduğunda, bu seçenek bir yay uzantı çizgisine uygulanır.
- Mümkün değilse yayın karşı tarafına iliştirilir.
 |
 |
| Yay uzantı çizgisi ya da karşı taraf seçili |
Yay uzantı çizgisi ya da karşı taraf seçili değil |
|
| Belge ikinci okunu kullan |
Dışarıda okları olan bir çap ölçülendirmesinin (doğrusal olarak gösterilmeyen) ikinci ok için belge varsayılan ayarlarını izlemesini belirler.Belge varsayılan ayarlarını belirlemek için aşağıdakilerden birinde İkinci dış oku göster öğesini seçin:
Belge varsayılanını geçersiz kılmak amacıyla ok görünümünü açmak veya kapatmak için Belgedeki ikinci oku kullan öğesinin seçimini kaldırın ve İkinci dış oku göster öğesini seçin.
 |
 |
| İkinci ok AÇIK |
İkinci ok KAPALI |
|
| Belge büküm uzunluğunu kullan |
Bükülü lider uzunluğu için
Belge Özellikleri - Ölçümlendirmeler
öğesindeki değeri kullanır. İşareti kaldırıldığında ölçümlendirme büküm lideri uzunluğunu belirleyebilirsiniz. Kutuya bir değer girin. |
| Eğilen lideri metne uzat |
Bu seçenek seçilirse yarıçap, çap, pah ve delik bilgileri büküm liderlerinin omuzlarının uygun metin satırında metin sonu ile eşleştiğini ve hizalandığını belirler.- Yukarı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçülendirmedeki metnin üst satırını ortalarlar.
- Aşağı Yasla seçeneğine ayarlanmış sol ve sağ taraftaki liderler, ölçülendirmedeki metnin alt satırını ortalarlar.
Bu seçenek temizlenirse, büküm liderlerinin omuzları ölçümlendirme metni sınırlandırma kutusunda durur.  Varsayılan seçenek ayarlamak için 'i tıklayın. Büküm liderleri altında Metne uzat seçeneğini belirleyin.
|
