Ölçüm Aracı

Çizimler, 3B modeller, montajlar veya teknik resimlerde mesafe, açı ve yarıçapı ölçer. Ayrıca çizgi, nokta, yüzey ve düzlemlerin boyutunu ve bunların arasındaki mesafeyi de ölçer.

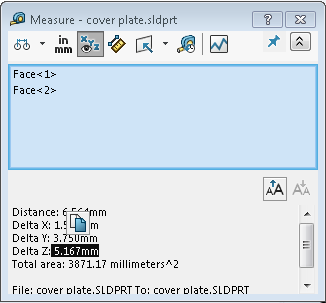

Ölçüm iletişim kutusunu açmak için:

Ölçüm öğesine (Araçlar araç çubuğu) veya Araçlar > Değerlendir > Ölçüm öğesine tıklayın.

Bir tepe noktası veya çizim noktası seçtiğinizde x, y ve z koordinatları görüntülenir.

Ölçüm aracı etkin olmadığında, seçili objeler için sık kullanılan ölçümler durum çubuğu'nda görüntülenir.
Yay/Daire Ölçümleri Yaylar veya daireler seçiliyken, görüntülemek üzere mesafeyi belirtmek için tıklayın:

Merkezden Merkeze

Minimum Uzaklık

Maksimum Uzaklık

Özel Uzaklık

Birimler/Duyarlılık Özel ölçüm birimleri ve duyarlılık belirtmek için tıklayın.
XYZ Ölçümlerini Göster Seçili objeler arasındaki dX, dY ve dZ ölçümlerini grafik alanında görüntülemek için seçin. Yalnızca seçili objeler arasındaki minimum uzaklığı görüntülemek için seçimi kaldırın.
Noktadan Noktaya Model üzerinde herhangi iki nokta arasındaki uzaklığı ölçmek için noktadan noktaya modunu etkinleştirir.
XYZ Göreceli Bir koordinat sistemi seçin:

Parça Orijini

Koordinat Sistemi örnek

Kullanıcı tanımlı koordinat sistemi.

Bu seçenek yalnızca geçerli belgede birden çok koordinat sistemi varsa kullanılabilir.
Şuna yansıtılmış Seçili objeler arasındaki uzaklığı aşağıdakilerden birine yansıtılmış olarak görüntüler:

Hiçbiri

Yansıtma ve Dik Olarak hesaplanmaz.

Ekran

Yüz/Düzlem Seç

Yazılım, (seçtiğiniz düzlem üzerine) yansıtılan uzaklığı ve dik uzaklığı (seçtiğiniz düzleme dik) hesaplar. Yansıtma ve Dik Olarak, Ölçüm iletişim kutusunda görüntülenir.

Ayrılmış teknik resimlerde, model yüklenmemişse, tüm ölçümler 2B yansıtılmış veriler olarak raporlanır.
Ölçüm Geçmişi SOLIDWORKS'ün geçerli oturumu sırasında yapılan tüm ölçümleri görüntüleyebileceğiniz Ölçüm Geçmişi iletişim kutusunu açar.
Sensör Oluştur Yazılımı ölçüm değeri değişirse sizi uyaracak şekilde ayarlayabileceğiniz Sensör PropertyManager'ını açar.
  Ölçüm iletişim kutusunu grafik alanına sabitler. öğesine tıklayarak iletişim kutusunu kapatın.
Ölçüm iletişim kutusunu ayırmak için öğesine tıklayın. Yalnızca iletişim kutusunun sabitlemesi kaldırılmışsa iletişim kutusunu kapatmak için Esc tuşuna basın.
  Ölçüm ekranının görünürlüğünü değiştirir.
Ölçüm aracı, aşağıdaki özellikleri destekler:
  • Giriş kutusu. Seçimlerin listelendiği giriş kutusu altı öğe içermektedir.

  • Hızlı Kopya. Bir sayısal değerin üzerine geldiğinizde, sayısal değer iletişim kutusunda vurgulanır ve Kopyala seçeneği görüntülenir. Değeri panoya kopyalamak için öğesine tıklayın. Değeri gerekli konuma yapıştırabilirsiniz.

  • Yazı tipi boyutu. Metnin yazı tipi boyutunu Ölçüm iletişim kutusunda ayarlayabilirsiniz. Yazı tipi boyutunu artırmak için öğesine tıklayın. Yazı tipi boyutunu azaltmak için öğesine tıklayın.
    Yazı tipi boyutunu varsayılan boyuttan küçük yapamazsınız.
