Çok gövdeli parçaların parçaları ve gövdeleri için malzeme konfigüre edebilirsiniz.
Manuel Yöntemler
Malzeme iletişim kutusunda, bir malzemeyi belirtirken Konfigüre Et seçeneğine tıklayarak malzemeyi Bu konfigürasyon, Tüm konfigürasyonlar ya da Konfigürasyonları belirle öğesini seçerek atayabilirsiniz. Aksi durumda, malzeme tüm konfigürasyonlara uygulanır.
Ayrıca, bir parçanın malzemesini Konfigürasyonları Değiştir iletişim kutusunda da konfigüre edebilirsiniz.
Tasarım Tablosu
Malzemeleri bir tasarım tablosunda konfigüre edebilirsiniz. Sütun üstbilgisi aşağıdaki sözdizimini kullanır:
| Bir parça için: |
$LIBRARY:MALZEME@parça_adı
|
| Çok gövdeli bir parçadaki bir gövde için: |
$LIBRARY:MALZEME@gövde_adı@parça_adı
|
$LIBRARY, Malzeme iletişim kutusundaki ağacın üst düzeyinde bulunan kitaplık adıdır. Örnekler: SOLIDWORKS Malzemeleri, SOLIDWORKS DIN Malzemeleri, Özel Malzemeler.
MALZEME, Malzeme iletişim kutusunda tanımlandığı üzere malzemenin adıdır. Örnekler: Sade Karbon Çeliği, AISI 304, 1060 Alaşım.
Sütun üstbilgisi, küçük-büyük harf duyarlı değildir.
Bir malzeme girmek için aşağıdakilerden birini yapın:
- Bilgileri manuel olarak yazma.
- Bir hücreye tıklayıp malzeme Sık Kullanılanlar açılır listesinden seçim yapma.
Bir hücre boş bırakılırsa, konfigürasyonun oluşturulduğu sırada geçerli malzemeyi devralır.

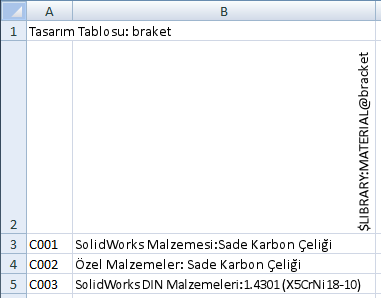

Örnek:
