Bir Tasarım Etüdü Oluşturma

Değerlendirme etütleri ve optimizasyon etütleri oluşturmak için benzer bir iş akışı kullanırsınız.

Ön koşullar
  • Simülasyon veri sensörleri kullanmayı planlıyorsanız, tasarım etüdü oluşturmadan önce en az bir ilk simülasyon etüdü oluşturmanız gerekir. (SOLIDWORKS Standard ve SOLIDWORKS Professional'da mevcut değildir.)
  • İsteğe bağlı olarak şunları tanımlayabilirsiniz:
    • Değişkenler olarak kullanmak için parametreler. Ekle > Tasarım Etüdü > Parametreler öğesine tıklayın.
    • Sınırlandırmalar ve hedefler olarak kullanmak için sensörler. FeatureManager tasarım ağacında, Sensörler klasörüne sağ tıklayın ve Sensör Ekle'yi seçin.
    Etüt sırasında Tasarım Etüdü sekmesinde parametreleri ve sensörleri tanımlayabilirsiniz.

Bir tasarım etüdü oluşturmak için:

  1. Aşağıdakilerden birini yapın:
    • Tasarım Etüdü (Araçlar araç çubuğu) öğesine tıklayın.
    • Ekle > Tasarım Etüdü > Ekle öğesine tıklayın.
    • Varolan bir Tasarım Etüdü sekmesine sağ tıklayın ve Yeni Tasarım Etüdü Oluştur'a tıklayın.

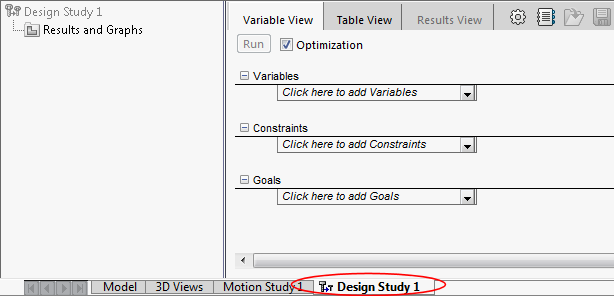

    Grafik alanının altında bir Tasarım Etüdü sekmesi belirir.

  2. Etüt kalitesi ve sonuçları klasörü gibi özellikler ayarlamak için, Tasarım Etüdü Seçenekleri simgesine tıklayın.
  3. Parametreleri kullanarak değişkenler tanımlayın.
  4. Sensörleri kullanarak sınırlandırmalar tanımlayın.
  5. Optimizasyon etütleri için, sensörleri kullanarak hedefler tanımlayın.
  6. Aşağıdakilerden birini yapın:
    • Değerlendirme etütleri için, Optimizasyon'un işaretini kaldırın.
    • Optimizasyon etütleri için, Optimizasyon'u işaretleyin.
  7. Çalıştır öğesine tıklayın.
    Etüdün sonuçları Sonuç Görünümü sekmesinde görüntülenir.
    Sonuç Görünümü sekmesinde bir senaryo veya yineleme seçin. Grafik alanında, model seçilen senaryo veya yineleme değerleri ile güncellenir.
  8. Sonuçlar ve Grafikler'e sağ tıklayın ve aşağıdakilerden birine tıklayın:

    Sonuçları Temizle

    Sonuçları siler ancak etüdün tanımını tutar.

    Tasarım Geçmiş Grafiğini Tanımla

    Yalnızca ayrı değişkenler tanımladıysanız, senaryo numarasına göre bir tasarım değişkeni, hedef (amaç) veya sınırlandırmanın 2B grafiğini çıkarın.

    Yerel Trend Grafiğini Tanımla

    Bir hedef (amaç) veya sınırlandırmanın 2B grafiğini bir tasarım değişkenine göre çıkarın. Etüt kalitesi için Yüksek Kalite seçeneğini kullanır ve yalnızca ayrı değişkenler tanımlarsanız, grafik kullanılamaz.
