Montaj Bileşenlerinin Aynalanmış Örneklerini Oluşturma

Montajlarda, bir bileşeni aynaladığınızda, aynayı bileşenin düzlem etrafında simetrik bir şekilde konumlandırılmış başka bir örneği olarak ekleyebilirsiniz.

Aynalanan örnekler oluşturmak en çok simetrik bileşenler için işe yarar.

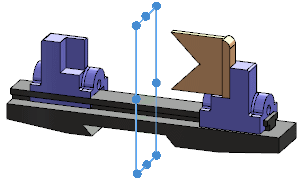

Aynalama öncesi
Aynalama sonrası

Bir aynalanmış örnek oluşturmak ve bu örneğin oryantasyonunu belirtmek için:

  1. Açık bir montaj belgesinde, Aynalama Bileşenleri öğesine (Montaj araç çubuğu) veya Ekle > Aynalama Bileşenleri öğesine tıklayın.
  2. PropertyManager'da, Seçimler'in altında:
    1. Aynalama düzlemi için etrafında aynalanacak obje olarak bir düzlem veya düzlemsel yüz seçin.
    2. Aynalanacak Bileşenler için aynalanacak bir veya birden fazla bileşen seçin.
  3. İleri'ye tıklayın.
  4. 2. Adımda şu işlemleri gerçekleştirin:PropertyManager'ın Bileşenleri yönlendir altındaki Oryantasyon Ayarla sayfasında aynalanmış bir örnek eklemek istediğiniz bileşeni seçin.
  5. Aynalama tipi altında, Kütle merkezi veya Sınırlandırıcı kutu merkezi'ne tıklayın.
    Sınırlandırıcı kutunun bileşenlerin unsurlarından etkilenmemesi nedeniyle, aynalanan bileşenlerin sınırlandırıcı kutunun merkezine konumlandırılması asimetrik bileşenler için genellikle daha iyi bir seçenektir.
  6. Dört olası oryantasyon arasında dolaşmak için Yeniden yön ver ve simgelerine tıklayın.
  7. öğesine tıklayın.
    PropertyManager kapanır ve bileşenlerin yeni örnekleri, seçtiğiniz düzlem etrafında aynalanarak montaja eklenir. FeatureManager tasarım ağacına bir Bileşen Aynalama unsuru eklenir.

Asimetrik Bileşenleri Aynalama

Montajlarda asimetrik bir bileşeni aynalarken, aynalanan bileşeni konumlandırmak için aynalama düzeyine göre sınırlandırıcı kutu kullanmak, kütle merkezini kullanmaya göre daha iyi sonuçlar verir.

Asimetrik bileşenin aynalanmış bir örneğini oluşturduğunuzda oryantasyonların hiçbiri gerçek ayna değildir; tümü ters çevrilmiş oryantasyonlardır. Gerçek bir ayna istediğinizde bir karşı taraf versiyonu oluşturun.
Asimetrik bileşenin aynalanmış örneği
Asimetrik bileşenin karşı taraf versiyonu

Montajda asimetrik bileşenin aynalanmış bir örneğini oluşturmak için:

  1. Bileşenleri Aynala (Montaj araç çubuğu) veya Ekle > Bileşenleri Aynala öğesine tıklayın.
  2. PropertyManager'da, Seçimler için Aynalama düzlemi ve Aynalanacak Bileşenler öğelerini seçin ve İleri öğesine tıklayın.
  3. Aynalama tipi için bir seçenek belirleyin:
    Seçenek Tanımlama
    Sınırlandırıcı kutu merkezi Aynalamayı, seçilen bileşenin sınırlandırıcı kutunun merkezi aynalama düzleminin etrafında aynalanacak şekilde konumlandırır.
    Kütle merkezi Aynalamayı, seçilen bileşenin kütle merkezi aynalama düzleminin etrafında aynalanacak şekilde konumlandırır.
  4. Dört olası oryantasyon arasında dolaşmak için Yeniden yön ver ve öğelerine tıklayın.
  5. öğesine tıklayın.
    Asimetrik bileşenin bir yeni örneği seçtiğiniz düzlem etrafında aynalanarak montaja eklenir.
