Ölçümlendirme oryantasyonunu değiştirmek için kısayol menüsünü kullanın.
Ölçümlendirmeye sağ tıklayın, Detaylandırma Görünümünü Seç öğesini seçip kısayol menüsünden yeni bir görünüm seçin.
Seçenekler:
- Belirtilmiş bir detaylandırma görünümü.
- Atanmamış öğeler. 3B Detaylandırmalar'a bakın.
- Seçime Göre (düzlemsel veya eğimli yüzeylere iliştirilen geometrik toleranslar için). Detaylandırmayı Yönlendir PropertyManager'ını görüntüler. Bir düzlem veya düzlemsel yüz seçin ve
simgesine tıklayın.

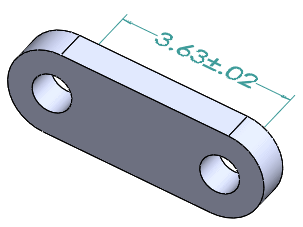

Bu örnekte, ölçümlendirmeyi Ön detaylandırma görünümüne yerleştirmek için kısayol menüsünden
Ön öğesini seçiyorsunuz.
Ölçümlendirmeyi uygun düzleme paralel yönlendirebilmeniz gerekir.
Detaylandırmaları farklı düzlem ve oryantasyonlardan tek bir detaylandırma görünümüne taşımak için Detaylandırma Görünümünü Düzenle seçeneğini de kullanabilirsiniz.
