Tırtıklı Dış Hatlara Sahip Detay Görünümleri Oluşturma

Tırtıklı dış hatlara sahip detay görünümleri oluşturmak için:

  1. Bir teknik resim görünümünde, Detay Görünümü öğesine (Teknik Resim araç çubuğu) veya Ekle > Teknik Resim Görünümü > Detay öğesine tıklayın.
    Daire aracı Tool_Circle_Sketch.gif etkin olmalıdır.

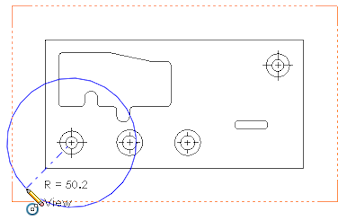

  2. Bir daire çizin.

  3. PropertyManager'da, Detay Görünümü altında, Tırtıklı dış hat'tı seçin.
  4. Şekil Yoğunluğu altında, tırtıklı dış hattın yoğunluğunu tanımlamak için kaydırıcıyı hareket ettirin.

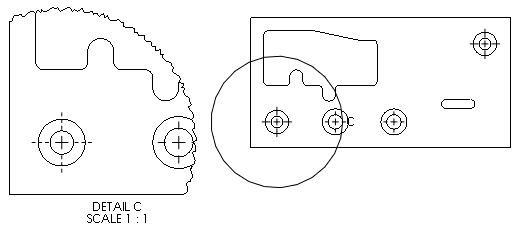

  5. Görünümü yerleştirmek için tıklayın.
