Bileşen Önizleme penceresi, montaj ilişkisi oluşturulacak öğelerin seçimini kolaylaştırır. Bileşen Önizleme penceresinde bir bileşeni görüntülediğinizde, bileşenin görünümünü montajdan bağımsız olarak yakınlaştırabilir ve döndürebilirsiniz.
Bu örnekte, makas bıçağındaki bir perçin ve pivot deliği arasına eş merkezli bir montaj ilişkisi oluşturun. Deliğin küçük silindirik yüzünü seçmek için Bileşen Önizleme penceresini kullanabilirsiniz.
Bir montaj ilişkisi bileşenini önizlemek için:
- Montaj ilişkisi kurulacak bileşenleri içeren montajı açın.
- Bileşen Önizleme penceresinde görüntülemek istediğiniz bileşeni seçin.
- Aşağıdaki seçeneklerden birine tıklayın:
- Bileşen Önizleme Penceresi
(bağlam araç çubuğu).
- Bileşen Önizleme Penceresi (Montaj araç çubuğu).
- .
Bileşen Önizleme penceresi açılır ve seçilen bileşeni görüntüler.
- Bileşen Önizleme penceresinde:
- Görünümü yakınlaştırın ve döndürün.

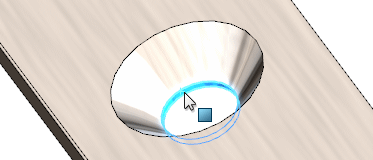

- Montaj ilişkisi kurulacak öğeyi seçin.
- Ana pencerede, Ctrl tuşunu basılı tutarken montaj ilişkisi kurulacak ikinci öğeye tıklayın.
- Montaj ilişkisi tipini seçin.
Bu örnekte, deliğin duvarı ve perçinin varili arasına bir
Eş merkezli
montaj ilişkisi ekliyorsunuz.
Montaj ilişkisi tamamlanmıştır.
- Önizlemeden Çık'a tıklayın.
