DimXpert'i Kullanma

Ölçümlendirmeleri ve toleransları manüel olarak veya otomatik olarak eklemek için DimXpert araçları setini kullanın.

DimXpertManager:

• DimXpert tarafından unsura göre tanımlanan tolerans unsurlarını listeler.
• DimXpert araçlarını görüntüler.

Ağaç görünümünü değiştirmek için, DimXpertManager'da parça adına sağ tıklayın, Tree Display öğesini seçin ve bir görünüm seçeneği belirleyin.

Parçalarda DimXpert kullanmak için:

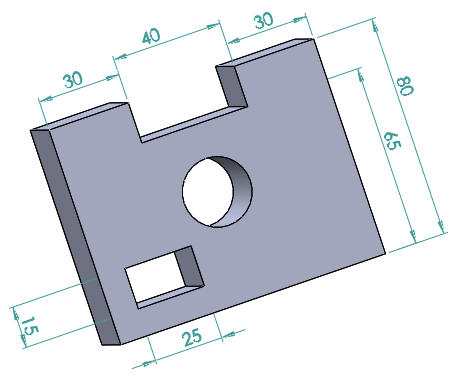

1. DimXpert kullanarak ölçümlendirilecek bir parça açın.
2. DimXpert seçeneklerini ayarlayın. Araçlar > Seçenekler > Belge Özellikleri öğesine tıklayın ve Geometrik Tolerans gibi çeşitli DimXpert seçeneklerini ayarlayın.
3. Ölçümlendirmeleri ve geometrik toleransları manüel veya otomatik olarak ekleyin.

   Seçenek	Tanımlama
   Ölçümlendirmeleri ve geometrik toleransları manüel olarak eklemek için:	Datum aracını kullanarak datumları ayarlayın. Boyut Ölçümlendirmesi , Konum Ölçümlendirme , Çoğaltma Unsuru ve Geometrik Tolerans gibi DimXpert araçlarını kullanarak toleranslar ve ölçümlendirmeler ekleyin. Unsur tiplerini tanımlamak için unsur seçiciyi kullanın. Hangi unsurların boyut ve konum bakımından eksik veya aşırı sınırlandırılmış olduğunu görmek için Tolerans Durumu öğesine tıklayın. Parçayı tamamıyla sınırlandırmak için ek ölçümlendirmeler ve toleransları gerektiği şekilde uygulayın. DimXpert ölçümlendirmelerinin rengini ayarlamak için Seçenekler > Sistem Seçenekleri > Renkler öğesine tıklayın. Renk düzeni ayarları altından, Detaylandırmalar > DimXpert öğesini seçin.
   Ölçümlendirmeleri ve geometrik toleransları otomatik olarak eklemek için:	Otomatik Ölçümlendirme Düzeni (DimXpert araç çubuğu) veya Araçlar > DimXpert > Otomatik Ölçümlendirme Düzeni öğesine tıklayın. PropertyManager seçeneklerini ayarlayın. öğesine tıklayın.

4. Parçayı kaydedin.
