Unsur seçici farklı DimXpert unsur tiplerini ayırmak için kullandığınız yüzen, bağlama duyarlı bir araç çubuğudur.
Kullanılabilen unsur seçici seçenekleri seçilen yüz ve etkin komuta göre değişir. Tüm unsur seçimleri için unsur seçiciyi kullanın:
- Ölçümlendirmeler
- Datumlar
- Geometrik toleranslar
- Otomatik tolerans düzenleri
- Çoğaltma oluşturma
Unsurların unsur seçicideki sırası karmaşıklıklarına göre yapılır:
- Düzlem, silindir ve koni gibi basit unsurlar solda bulunur.
- Düz havşa delikleri, çentikler, yuvalar ve çoğaltmalar gibi kompozit unsurlar ortada bulunur.
- Bileşik delikler ve kesişim noktaları gibi bileşik unsurlar sağda bulunur. Bileşik unsurlar, ek seçimler gerektirir.
DimXpert içerisinde, tek bir yüz genellikle farklı ölçümlendirme ve toleranslar gerektiren birden çok üretim unsuru tipini tanımlayabilir.
Örnek: Unsur Seçiciyi Kullanma

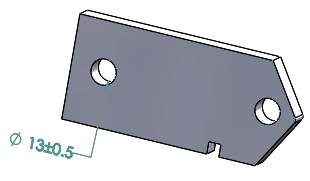

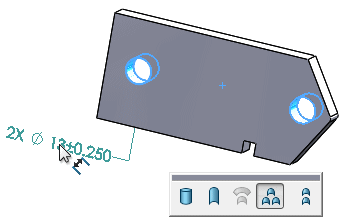

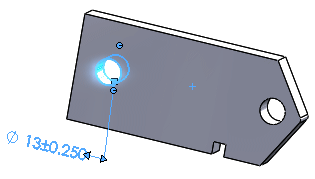

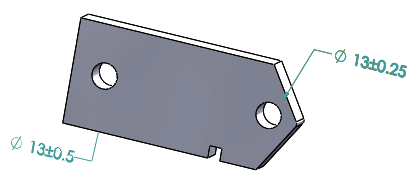

Bir delik çoğaltma için bireysel boyut ölçümlendirmeleri oluşturmak üzere unsur seçiciyi kullanmak için:
