Kesme Düzlemleri Oluşturma

Bir modelin iç parçalarını görüntülemek için kesme düzlemleri ekleyerek kesit görünümleri oluşturabilirsiniz.

Kesme düzlemlerini, standart hareket kontrollerini kullanarak manipüle edebilirsiniz. Modelinizi daha ayrıntılı ayrıştırmak için birden çok kesme düzlemi kullanabilirsiniz. Herhangi bir sınır yoktur.

SOLIDWORKS Visualize Professional'da kesme düzlemlerinin etkisini bir modelle aynı şekilde de canlandırabilirsiniz.

Kesit görünümleri oluşturmak için:

  1. Modeller sekmesinde Ekle ve Yeni Kesme Düzlemi öğesine tıklayın.
    Proje > Modeller > Yeni Kesme Düzlemi öğesine tıklayarak da bir kesme düzlemi oluşturabilirsiniz.

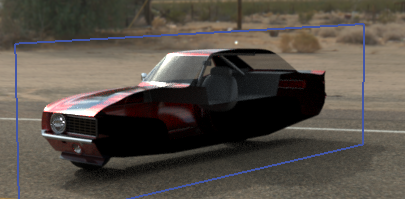

    Kesme düzlemi, Görünüm Penceresinde tüm modelinize doğru otomatik olarak uzayan belirsiz, çoğunlukla şeffaf bir düzlem olarak görünür.

  2. Model ağacında, kesme düzlemini seçin.
    Kesme düzlemi parametreleri, model ağacının altında listelenir.
  3. Düzlem için bir Ad yazın.
  4. Düzlemin yönünü değiştirmek için Döndür ve Dönüştür seçeneklerini kullanın.
    • Düzlemi tersine çevirmek için Ters Çevir öğesine tıklayın.

    • Düzlemi 90º döndürmek için Döndür seçeneklerinden birine tıklayın.

    • Düzlemi yatırmak için Dönüştür bölümü altında, XYZ Eksenlerinde Rotasyon değerlerinin birini veya birkaçını değiştirin.

    Düzlemin konumunu değiştirmek için dönüştürme manipülatörünü de kullanabilirsiniz. Manipülatörü etkinleştirmek için Model Kümesi içindeki kesme düzlemine sağ tıklayın ve Manipüle Et > Taşı seçeneğine tıklayın.
    .

  5. İlave kesme düzlemi eklemek için Yeni Kesme Düzlemi öğesine tıklayın.
  6. İkinci düzlemi seçin ve manipüle etmek için aynı kontrolleri kullanın.
  7. Bir kesme düzlemini gizlemek için aşağıdakilerden birini yapın:
    • Model Kümesi öğesinde, kesme düzlemine sağ tıklayın ve Kesme Düzlemini Gizle seçeneğini belirleyin.
    • Kesme düzlemi parametrelerinde, Gizli öğesine tıklayın.
  8. Bir kesme düzlemini kaldırmak için Model Kümesi'nde, kesme düzlemine sağ tıklayın ve Sil seçeneğini belirleyin.
Bu kesme düzlemlerini SOLIDWORKS Visualize Professional'da da canlandırabilirsiniz.

Kesme düzlemleri bir sahnedeki tüm geometriyi etkiler. Kesme düzlemleri sadece belirli parçalara, gruplara veya modellere uygulanamaz.
