Kesitler

Kesit düzlemleri oluşturun:
  • Varsayılan XY kesit düzlemini kullanın.
  • Kesit bölmesinden bir düzlem seçin.
  • Grafik alanında bir yüz seçin, ardından Kesit bölmesinde Yüz Düzlem öğesine tıklayın.
  • Yüze paralel olan bir kesit düzlemi oluşturmak için yüz üzerindeki bir noktaya çift tıklayın.
SOLIDWORKS yazılımında kesişim bölgeli kesit görünümleri kaydettiğinizde, görünümleri eDrawings'de görebilirsiniz. Görünüm Oryantasyonu öğesine (Heads-up Görünümü araç çubuğu) tıklayın ve bir kesit görünümü seçin.

Kesitleri Oluşturma ve Yönetme

Kesiti değiştirmek için düzlemi sürükleyebilirsiniz.

Bir kesit oluşturmak ve yönetmek için:

  1. Kesit veya Araçlar > Kesit öğesine tıklayın.
    Kesit düzlemi modele dik olarak görüntülenir.
  2. Modele dik olan eksen boyunca hareket eden düzlemi sürükleyin.
  3. Kesit bölmesindeki aşağıdaki seçeneklerden birini seçin.
    Seçenek   Tanım
    XY Düzlemi CS_XY_Plane.gif
    YZ Düzlemi CS_YZ_Plane.gif
    XZ Düzlemi CS_XZ_Plane.gif
    Yüz Düzlem CS_Face_Plane.gif Önce bir yüz seçin ve ardından seçilen yüze paralel olan bir düzlem oluşturmak için bu seçeneği belirleyin. Bir yüze çift tıklamak da bu seçeneği etkinleştirir.
    Ters Çevir CS_Flip.gif Modelin diğer tarafını görüntülemek için mevcut durumda görüntülenen düzlem boyunca modeli ters çevirir.
    Düzleme Dik Göster CS_View_Normal_to_Plane.gif Modeli düzleme dik olarak görüntüler.
    Düzlemi Gizle Kesit düzlemini gösterir veya gizler.
    Tapayı Göster CS_Show_Cap.gif Kenarları, katı yüzleri kapatılmış olarak görüntüler.

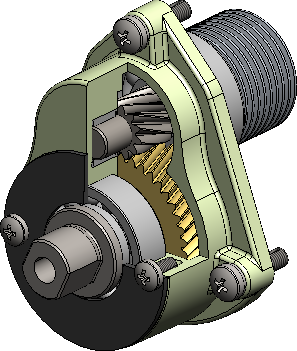

    Kesit kapatılmış ve katı
    Kesit kapatılmamış ve içi boş
  4. Kesit aracını serbest bırakmak için araca tekrar tıklayın.
