Ayrım Yüzeyleri için Manüel Mod Hakkında

Ayrım yüzeylerini manüel modda oluşturduğunuzda veya düzenlediğinizde, komut tarafından oluşturulan yönleri değiştirebbilirsiniz.

Ayrım Yüzeyi PropertyManager'ı açmak için aşağıdakilerden birini yapın:
  • Ayrım Yüzeyleri (Kalıp Araçları araç çubuğu) öğesine tıklayın.
  • Ekle > Kalıplar > Ayrım Yüzeyi öğesine tıklayın.
  • FeatureManager tasarım ağacında bir Ayrım Yüzeyi unsurunu seçin ve Unsuru Düzenle fm_edit_feature.gif öğesine tıklayın.

Ayrım yüzeyleri için manuel modu etkinleştirmek için PropertyManager'da Seçenekler için Manüel Mod öğesini seçin.

Ayrım yüzeyini şu şekilde değiştirebilirsiniz:
  • Üstüste binen yüzeylerin çakışmasını engelleyin.
  • Yüzey Bölgesini iki tepe noktası arasında yeniden tanımlayın:
    1. Parçanın kenarının tepe noktasına sağ tıklayıp Dolgu yüzeyi bölgesi başlat öğesini seçin.
    2. İkinci bir tepe noktasına sağ tıklayıp Dolgu yüzeyi bölgesi bitir öğesini seçin.

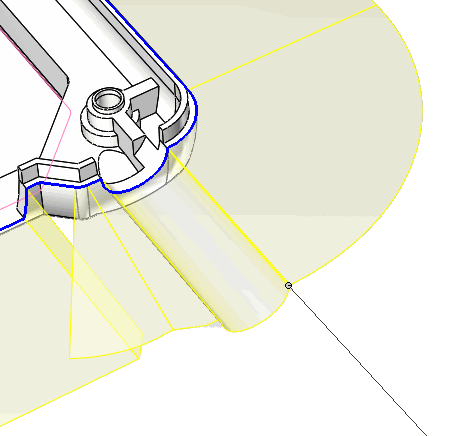

Örnek: Manüel Modsuz oluşturulanAyrım Yüzeyinde Taralı Yüzey var Çizgiler

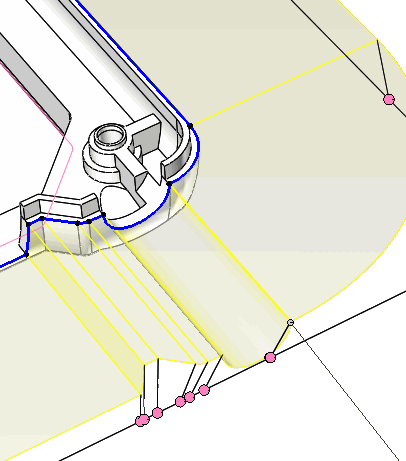

Örnek: Manüel Mod Yüzyi Taşımak için tutamaçlar Oluşturur Çizgiler
